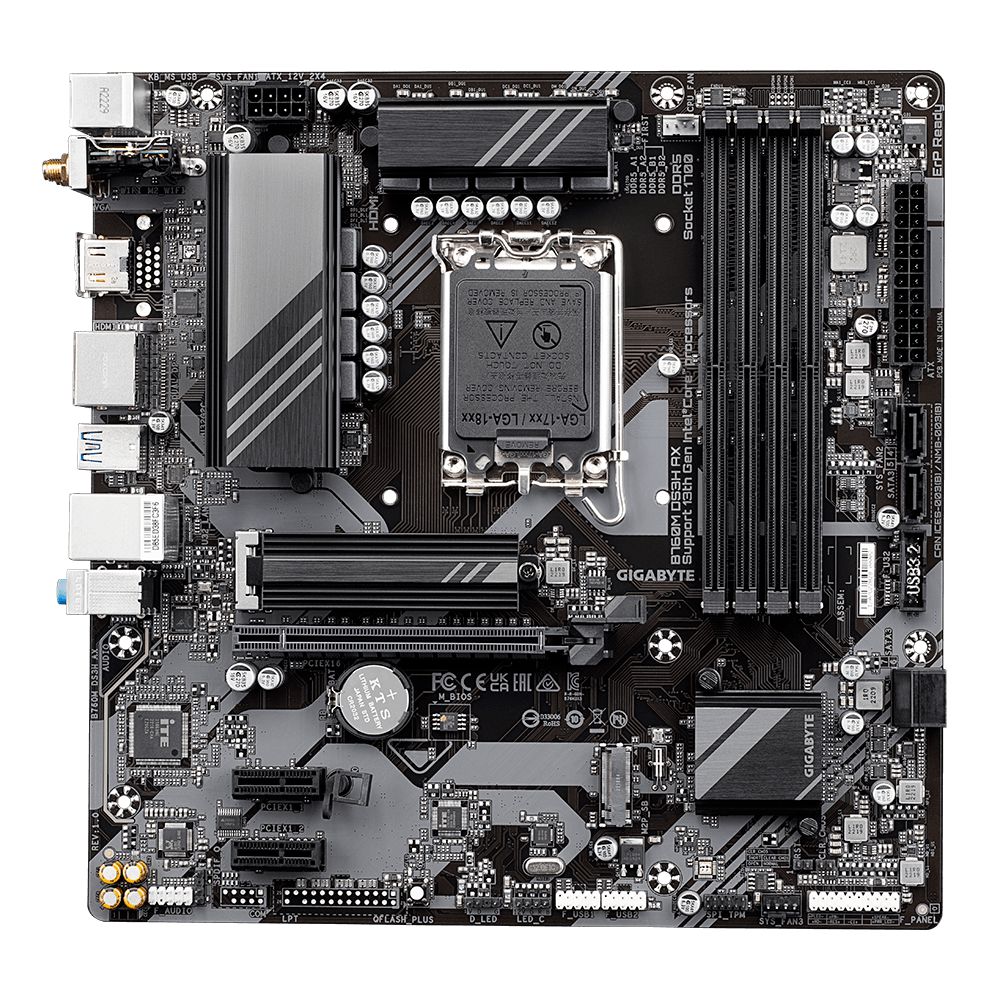

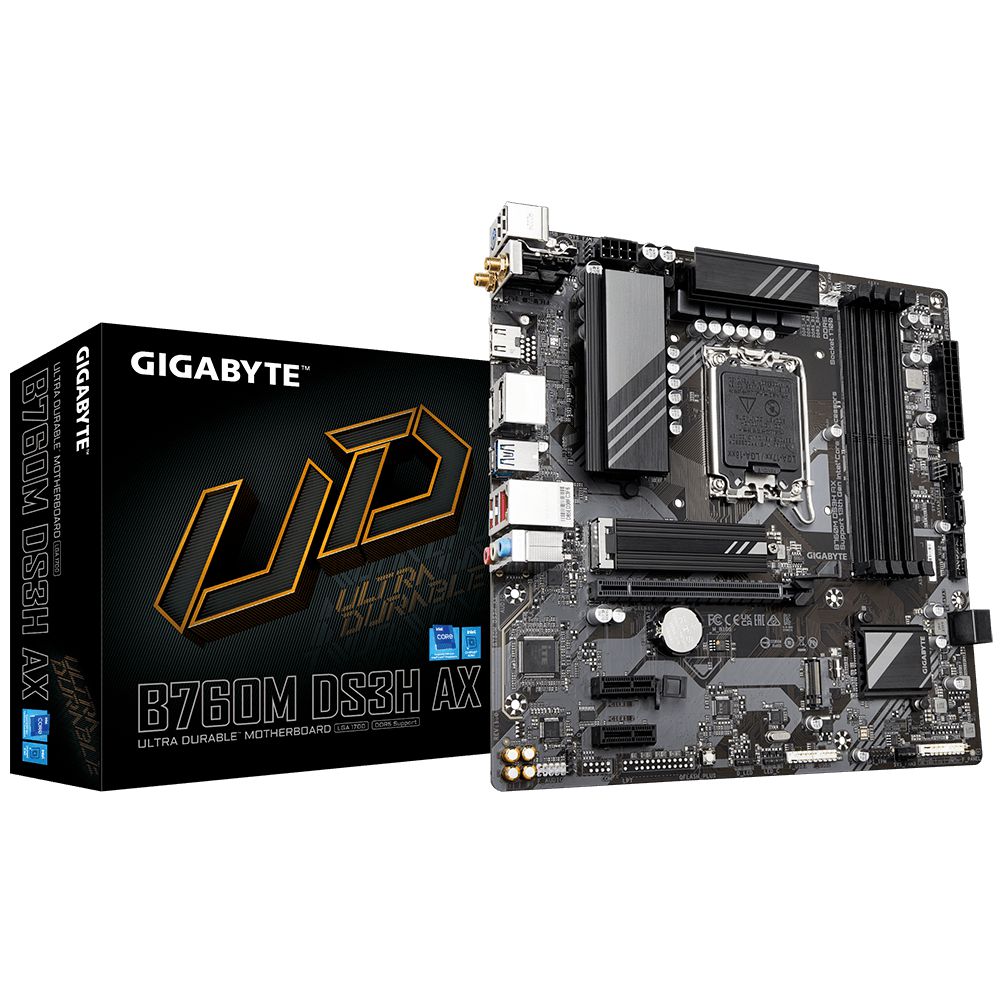

Placa mãe B760M DS3H AX DDR5 Wi-fi Intel LGA1700 mATX B760

Design VRM digital híbrido de 6+2+1 fases
- MOSFETs RDS(on) baixos de 6+2+1 fases
- Choke e capacitores premium para melhorar a resposta transitória e minimizar a oscilação

Conectividade
As placas-mãe GIGABYTE permitem a melhor experiência de conexão com velocidades incríveis de transferência de dados através da rede de próxima geração, armazenamento e conectividade Wi-Fi.

Personalização
As placas-mãe GIGABYTE reúnem vários softwares úteis e intuitivos para ajudar os usuários a controlar todos os aspectos da placa-mãe e fornecer efeitos de iluminação personalizáveis ​​com estética excepcional para se adequar à sua personalidade única.

- Marca: Gigabyte
- Modelo: B760M DS3H AX

CPU
Soquete LGA1700: Suporte para processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª gerações
O cache L3 varia com a CPU
(Consulte "Lista de suporte de CPU" para obter mais informações.)

Chipset
Chipset Intel® B760 Express

Memória
Suporte para DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 módulos de memória MT/s
4 soquetes DIMM DDR5 com suporte para até 192 GB (capacidade DIMM única de 48 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC sem buffer
Suporte para módulos de memória Extreme Memory Profile (XMP)

Gráficos integrados
Suporte para processador gráfico integrado - Intel ® HD Graphics:
1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
Suporte para até três monitores ao mesmo tempo

Áudio
CODEC de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais

LAN
Chip LAN Realtek ® 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio

AMD Wi-Fi 6E RZ608 (MT7921K) (para PCB rev. 1.0)
WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz
Bluetooth 5.2
Suporte para padrão sem fio 11ax 80MHz e taxa de dados de até 1,2 Gbps

Intel® Wi-Fi 6E AX210 (para PCB rev. 1.1)
WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz
Bluetooth 5.3
Suporte para padrão sem fio 11ax 160 MHz e taxa de dados de até 2,4 Gbps

Intel® Wi-Fi 6E AX211 (para PCB rev. 1.2)
WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz
Bluetooth 5.3
Suporte para padrão sem fio 11ax 160 MHz e taxa de dados de até 2,4 Gbps

Realtek ® Wi-Fi 6E RTL8852CE (para PCB rev. 1.3)
WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz
Bluetooth 5.3
Suporte para padrão sem fio 11ax 160 MHz e taxa de dados de até 2,4 Gbps

Slots de expansão
CPU:
1 x slot PCI Express x16, suportando PCIe 4.0 e rodando em x16
Chipset:
2 x slots PCI Express x1, suportando PCIe 3.0 e rodando em x1

Interface de armazenamento
CPU:
1 x conector M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
1 x conector M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)
4 x conectores SATA 6 Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB
Chipset:
1 porta USB Type-C ® no painel traseiro, com suporte para USB 3.2 Gen 2
5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
2 portas USB 2.0/1.1 no painel traseiro
Chipset+2 hubs USB 2.0:
4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores internos de E/S
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x cabeçalho do ventilador da CPU
3 x conectores de ventilador do sistema
1 x cabeçalho de faixa LED endereçável
1 x cabeçalho de faixa LED RGB
2 x conectores M.2 soquete 3
4 x conectores SATA 6 Gb/s
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x conector USB 3.2 Gen 1
2 x conectores USB 2.0/1.1
1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x cabeçalho de saída S/PDIF
1 x botão Q-Flash Plus
1 x jumper de redefinição
1 x jumper CMOS claro

Conectores do painel traseiro
2 portas USB 2.0/1.1
1 x porta de teclado/mouse PS/2
2 x conectores de antena SMA (2T2R)
1 x porta HDMI
2 x DisplayPorts
3 portas USB 3.2 geração 1
1 x porta USB Type-C® , com suporte para USB 3.2 Gen 2
1 porta RJ-45
3 x tomadas de áudio

Monitoramento de H/W
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de taxa de fluxo de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador

BIOS
1 x flash de 128 Mbits

Sistema operacional
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits

Fator de forma
Fator de forma Micro ATX; 24,4 cm x 24,4 cm
