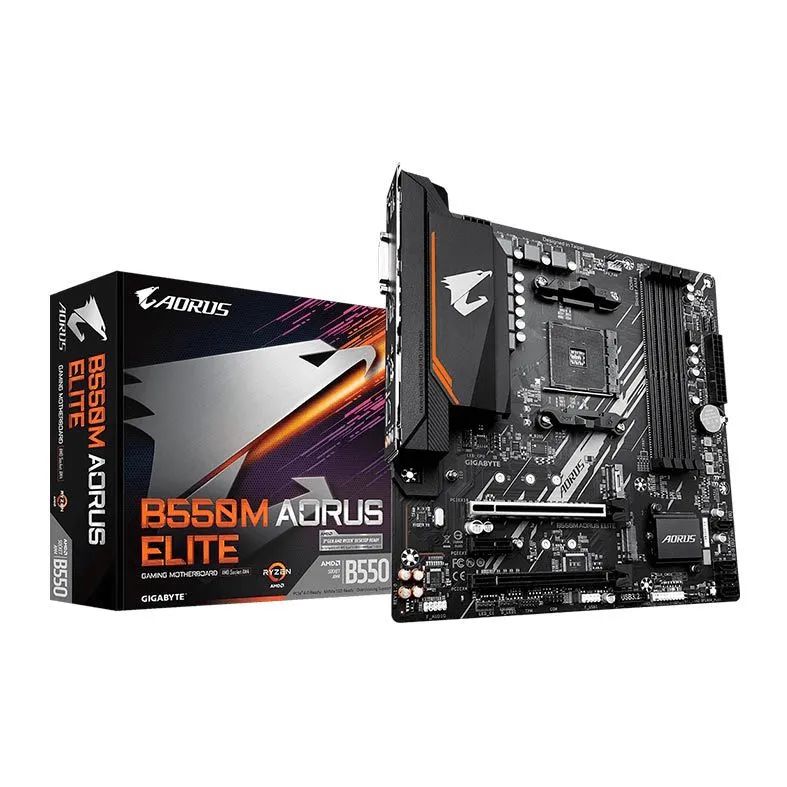

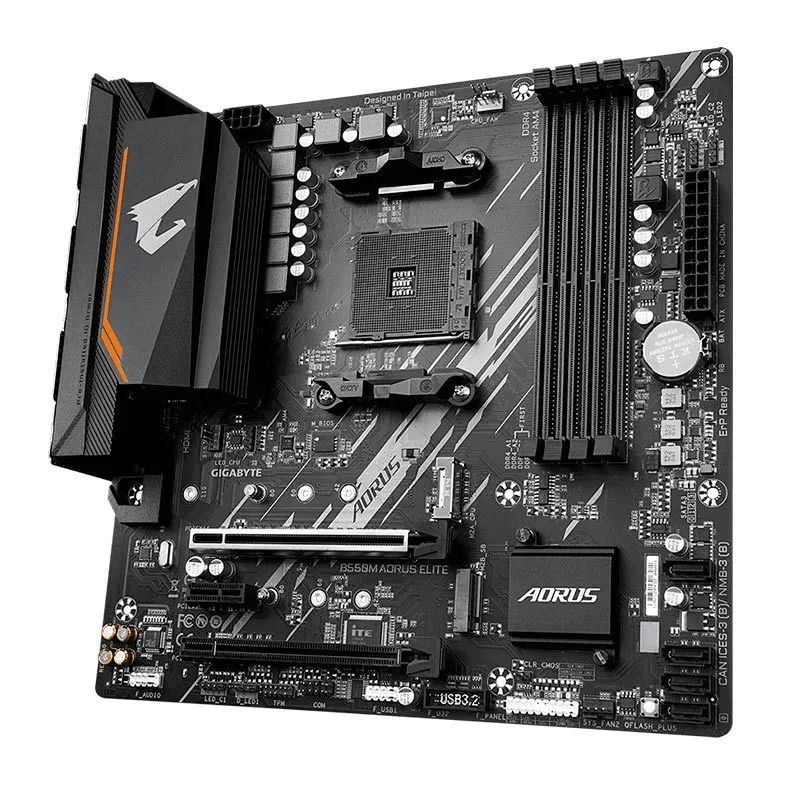

Placa Mãe Gigabyte B550M Aorus Elite AMD AM4 mATX DDR4

- Marca: Aorus
- Modelo: B550M Aorus Elite

Especificações

CPU
AMD Socket AM4, suporte para: processadores AMD Ryzen ™ de 3ª geração / AMD Ryzen ™ de 3ª geração com processadores gráficos Radeon ™

TDP
1‎05W
* Consulte "Lista de suporte da CPU" para obter mais informações.

Chipset
AMD B550

Memória
4 soquetes DDR4 DIMM que suportam até 128 GB (capacidade DIMM única de 32 GB) de memória do sistema

Processadores AMD Ryzen ™ de 3ª geração: Suporte para módulos de memória DDR4 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667/2400/2133 MHz

Nova geração de processadores AMD Ryzen ™ com Radeon ™ Graphics: Suporte para DDR4 4733 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667 / Módulos de memória 2400/2133 MHz

Arquitetura de memória de canal duplo

Suporte para módulos de memória ECC sem buffer DIMM 1Rx8 / 2Rx8

Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 sem buffer ECC

Suporte para módulos de memória Extreme Memory Profile (XMP)

* Consulte "Lista de suporte de memória" para obter mais informações.

Gráficos Onboard

Integrado na 3ª geração de processadores AMD Ryzen ™ com Radeon ™ Graphics:

 1 porta DVI-D, com resolução máxima de 1920x1200 a 60 Hz
* A porta DVI-D não suporta conexão D-Sub por adaptador.

 1 x porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz
* Suporte para a versão HDMI 2.1, HDCP 2.3 e HDR.
* Memória compartilhada máxima de 16 GB

Áudio

Codec Realtek ® ALC887

Áudio de alta definição

2/4 / 5.1 / 7.1 canais

LAN
Chip LAN Realtek ® GbE (1000 Mbit / 100 Mbit)

Slots de expansão
1 slot PCI Express x16 (PCIEX16), integrado na CPU:

Os processadores AMD Ryzen ™ de 3ª geração suportam o modo PCIe 4.0 x16

Os processadores AMD Ryzen ™ de terceira geração com gráficos Radeon ™ suportam o modo PCIe 3.0 x16

* Para um desempenho ideal, se apenas uma placa de vídeo PCI Express for instalada, instale-a no slot PCIEX16.

1 slot PCI Express x16 (PCIEX4), integrado no chipset
Suporte ao modo PCIe 3.0 x4

1 slot PCI Express x1 (PCIEX1), integrado no chipset
Suporte ao modo PCIe 3.0 x1

Interface de Armazenamento
1 x conector M.2 (M2A_CPU), integrado na CPU, suportando SSDs do soquete 3, chave M, tipo 2242/2260/2280/22110:

Os processadores AMD Ryzen ™ de 3ª geração suportam SSDs SATA e PCIe 4.0 x4 / x2

Os processadores AMD Ryzen ™ de terceira geração com gráficos Radeon ™ suportam SSDs SATA e PCIe 3.0 x4 / x2

1 conector M.2 (M2B_SB), integrado no chipset, que suporta SSDs do soquete 3, chave M, tipo 2242/2260/2280:
Suporte para SSDs SATA e PCIe 3.0 x2

4 conectores SATA de 6 Gb / s, integrados no chipset:
Suporte para RAID 0, RAID 1 e RAID 10

CPU
4 portas USB 3.2 Gen 1 no painel traseiro

Chipset
2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno

6 x portas USB 2.0 / 1.1 (4 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

Conectores Internos I/O

1 x conector de alimentação principal ATX de 24 pinos

1 x conector de alimentação ATX 12V de 8 pinos

1 x header de cooler da CPU

2 x header de cooler do sistema

2 x header de fita LED endereçáveis

2 x header de faixa de LED RGB

1 x resfriador de faixa de LED CPU / Faixa de LED RGB

2 x soquete M.2 3 conectores

4 x conectores SATA de 6 Gb / s

1 x header do painel frontal

1 x conector de áudio no painel frontal

1 x conector USB 3.2 Gen 1

1 x conector USB 2.0 / 1.1

1 x header Trusted Platform Module (TPM) (2x6 pinos, apenas para o módulo GC-TPM2.0_S)

1 x header de porta serial

1 x jumper clear CMOS

1 x botão Q-Flash Plus

Conectores Painel Traseiro

1 porta de teclado / mouse PS / 2

1 x porta DVI-D

1 x porta HDMI

4 x portas USB 3.2 Gen 1

4 x portas USB 2.0 / 1.1

1 x porta RJ-45

3 x tomadas de áudio

Controlador I/O

iTE® I/O Controller Chip

Monitoramento H/W

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do cooler

 Aviso de superaquecimento

Aviso de falha do cooler

Controle de velocidade do cooler

* Se a função de controle de velocidade do cooler é suportada, depende do cooler instalado.

BIOS

1 x 256 Mbit de flash

Uso do BIOS AMI UEFI licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Exclusivas

Suporte para o APP Center

* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar, dependendo das especificações da placa-mãe.

@BIOS

EasyTune

Fast Boot

Game Boost

ON/OFF Charge

RGB Fusion

Smart Backup

System Information Viewer

Suporte para Q-Flash Plus

Suporte para Q-Flash

Suporte para instalação do Xpress

Sistema Operacional

Suporte para Windows 10 de 64 bits

Fator De forma

Fator de forma Micro ATX; 24.4cm x 24.4cm

Observação

Devido às diferentes condições de suporte ao Linux fornecidas pelos fornecedores de chipset, faça o download do driver Linux no site dos fornecedores de chipset ou no site de terceiros.

A maioria dos fornecedores de hardware / software pode não oferecer mais drivers para suportar Win9X / ME / 2000 / XP. Se houver drivers disponíveis pelos fornecedores, nós os atualizaremos no site da GIGABYTE.
