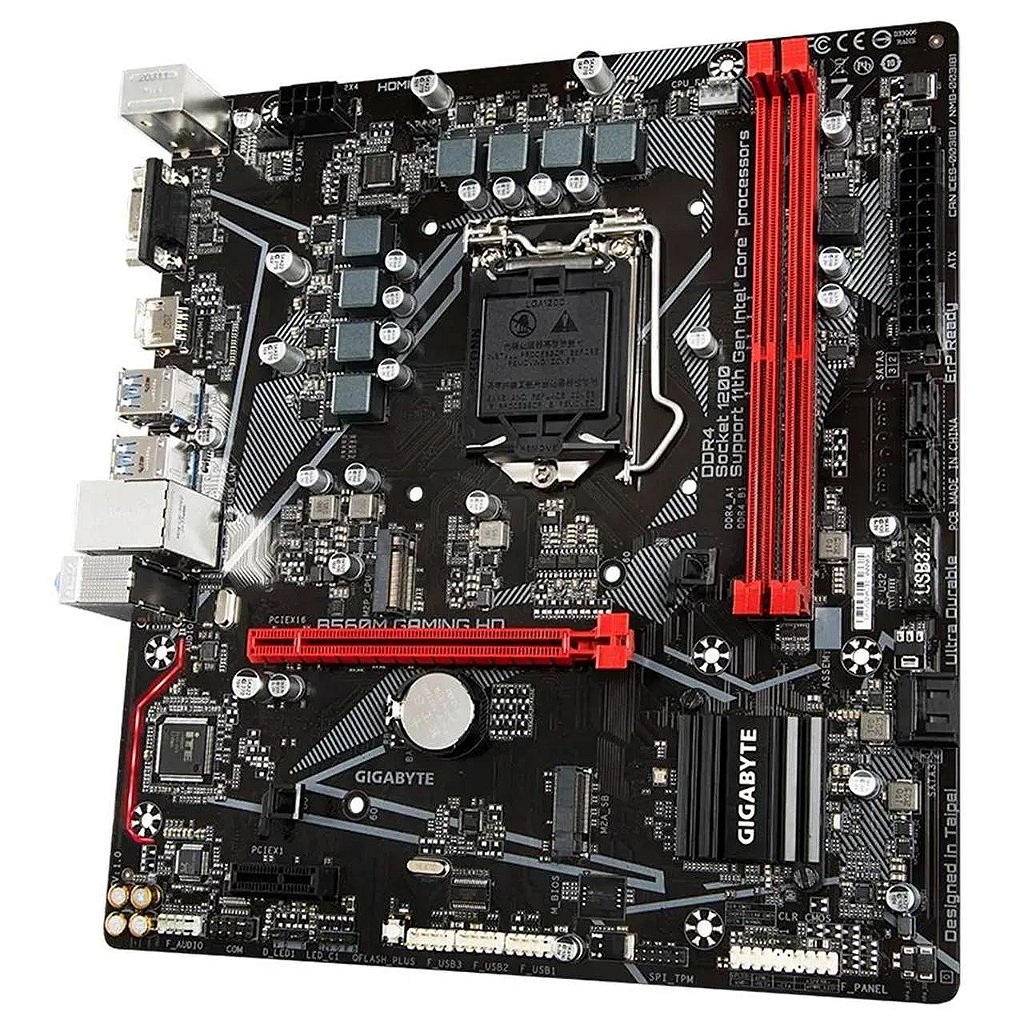

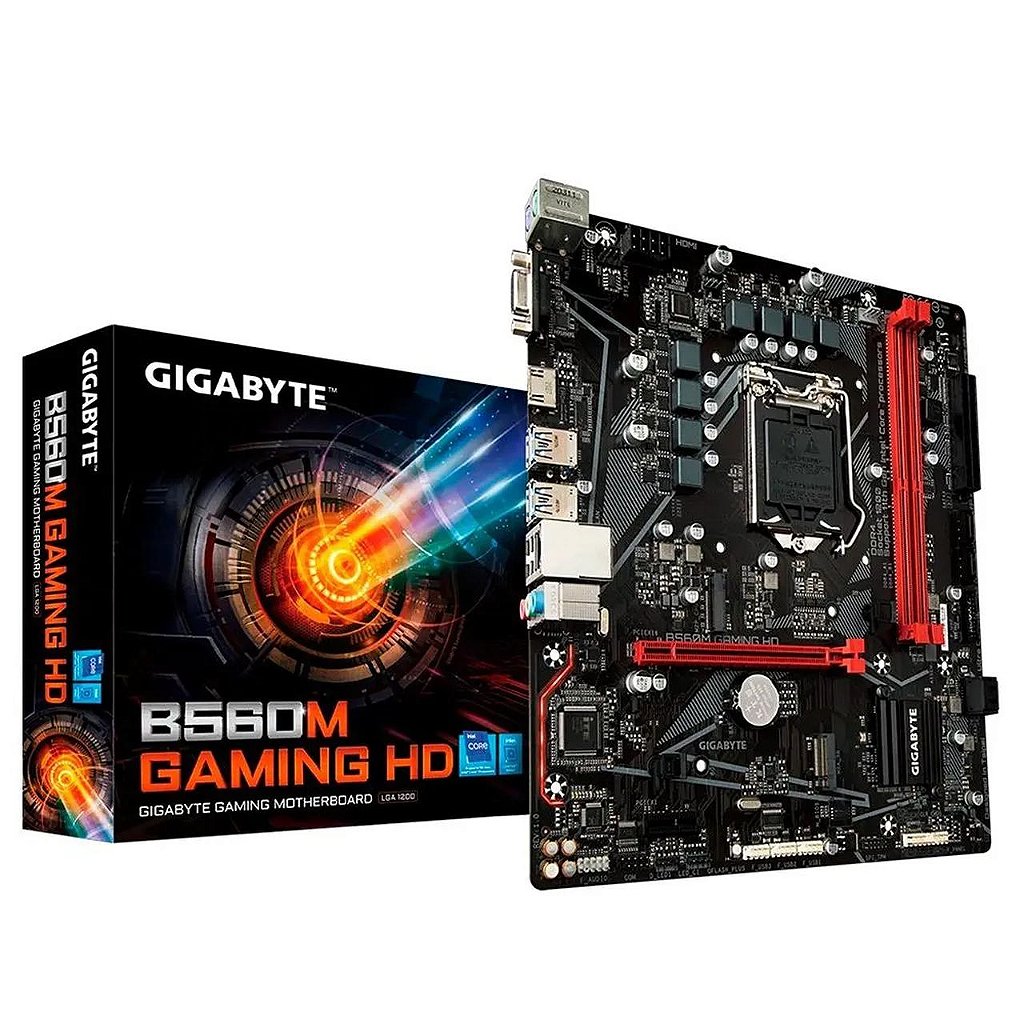

Placa Mãe Gigabyte B560M Gaming HD Led RGB DDR4 mATX Lga 1200 10ª e 11ª Geração

- Marca: Gigabyte
- Modelo: B560M DS3H V2

Especificações

CPU

Socket LGA 1200

Processadores Intel Core i9 de 11ª geração / processadores Intel Core i7 / processadores Intel Core i5

Processadores Intel Core i9 de 10ª geração / processadores Intel Core i7 / processadores Intel Core i5 / processadores Intel Core i3 / processadores Intel Pentium / processadores Intel Celeron*

O cache L3 varia com a CPU

* Limitado a processadores com Intel de 4 MB Smart Cache, família Intel Celeron G5xx5.

Chipset
Intel B560 Express

Memória

Processadores Intel Core i9 / i7 / i5 de 11ª geração: suporte para módulos de memória DDR4 3200 / 3000 / 2933 / 2666 / 2400 / 2133 MHz

Processadores Intel Core i9 / i7 de 10ª geração: suporte para módulos de memória DDR4 2933 / 2666 / 2400 / 2133 MHz

10ª Geração Intel Núcleo i5 / i3 / Pentium / Celeron processadores: Suporte para DDR4 módulos de memória 2666 / 2400 / 2133 MHz

2x Soquetes DDR4 DIMM com suporte para até 64 GB (capacidade de DIMM único de 32 GB) de memória do sistema

Arquitetura de memória dual channel

Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 ECC sem buffer (operar em modo não ECC)

Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 não-ECC sem buffer

Suporte para módulos de memória Extreme Memory Profile (XMP)


Gráficos Onboard

Processador gráfico integrado - suporte para gráficos HD Intel

- 1x Porta D-Sub, suportando uma resolução máxima de 1920x1200 @ 60 Hz

- 1x Porta HDMI, suportando uma resolução máxima de 4096x2160 @ 30 Hz

(As especificações gráficas podem variar dependendo do suporte da CPU.)

* Suporte para a versão HDMI 2.0 e HDCP 2.3.

Áudio
CODEC de áudio Realtek
Canais de Áudio de alta definição: 2 / 4 / 5.1 / 7.1*

* Para configurar o áudio de 7.1 canais, você precisa abrir o software de áudio e selecionar Configurações avançadas do dispositivo> Dispositivo de reprodução para alterar a configuração padrão primeiro. Visite o site da GIGABYTE para obter detalhes sobre a configuração do software de áudio.

LAN
Chip Realtek GbE LAN (1 Gbit / 100 Mbit)

Slots de Expansão
1x Slot PCI Express x16, executando a x16 (PCIEX16)

(O slot PCIEX16 está em conformidade com o padrão PCI Express 4.0.)**

- 1x Slot PCI Express x1 (PCIEX1)

(O slot PCIEX1 está em conformidade com o padrão PCI Express 3.0.)

* Para desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

** Suportado apenas por processadores de 11ª geração.

Interface de Armazenamento

Intel Optane Memory Ready

CPU
1x Conector M.2 (soquete 3, chave M, tipo 2260/2280 PCIe 4.0 x4 / x2 suporte SSD) (M2P_CPU) *

* Suportado apenas por processadores de 11ª geração.

Chipset

1x Conector M.2 (soquete 3, chave M, tipo 2260/2280 SATA e suporte a PCIe 3.0 x4 / x2 SSD) (M2A_SB)
4x Conectores SATA 6 Gb/s

* A aceleração do sistema com a memória Intel ® Optane ™ só pode ser habilitada no conector M2P_CPU e com um processador Intel ® de 11ª geração instalado.

USB

Chipset: 6 portas USB 3.2 Gen 1 (4 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
Chipset + Hub USB 2.0: 8 portas USB 2.0 / 1.1 (2 portas no painel traseiro, 6 portas disponíveis através dos conectores USB internos)

Conectores internos I/O

1x Conector de alimentação principal ATX de 24 pinos

1x Conector de alimentação ATX 12V de 8 pinos

1x Header do ventilador da CPU

1x Header do ventilador do sistema

1x Header de tira LED endereçável

1x Header de tira LED RGB

2x Conectores M.2 soquete 3

4x Conectores SATA 6 Gb/s

1x Header do painel frontal

1x Conector de áudio do painel frontal

1x Conector USB 3.2 Gen 1

3x Conectores USB 2.0 / 1.1

1x Header do Módulo de plataforma confiável (apenas para o módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)

1x Header de porta serial

1x Jumper claro CMOS

 1x Botão Q-Flash Plus

Conectores do painel traseiro

1x Porta de mouse PS/2

1x Porta de teclado PS/2

1x Porta D-Sub

1x Porta HDMI

4x Portas USB 3.2 Gen 1

2x Portas USB 2.0 / 1.1

1x Porta RJ-45

3x Conectores de áudio

I / O Controller

Chip controlador de I / O iTE

Monitoramento H / W

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do ventilador

Alerta de falha do ventilador

Controle de velocidade do ventilador *

* Se a função de controle de velocidade do ventilador é suportada dependerá do refrigerador que você instalar.

BIOS

Flash de 1 x 256 Mbit

Uso de AMI UEFI BIOS licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Recursos

Suporte para APP Center

@BIOS

EasyTune

Rápida inicialização

Jogo impulso

ON / OFF Carga

RGB Fusão

Smart Backup

Visualizador do Sistema de Informação

Suporte para Q-Flash Plus

Suporte para Q-Flash

Suporte para instalação do Xpress

* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções com suporte de cada aplicativo também podem variar dependendo das especificações da placa-mãe.

Fator de Forma
Tipo: Micro ATX
Dimensões: 24,4 x 22,5 cm
