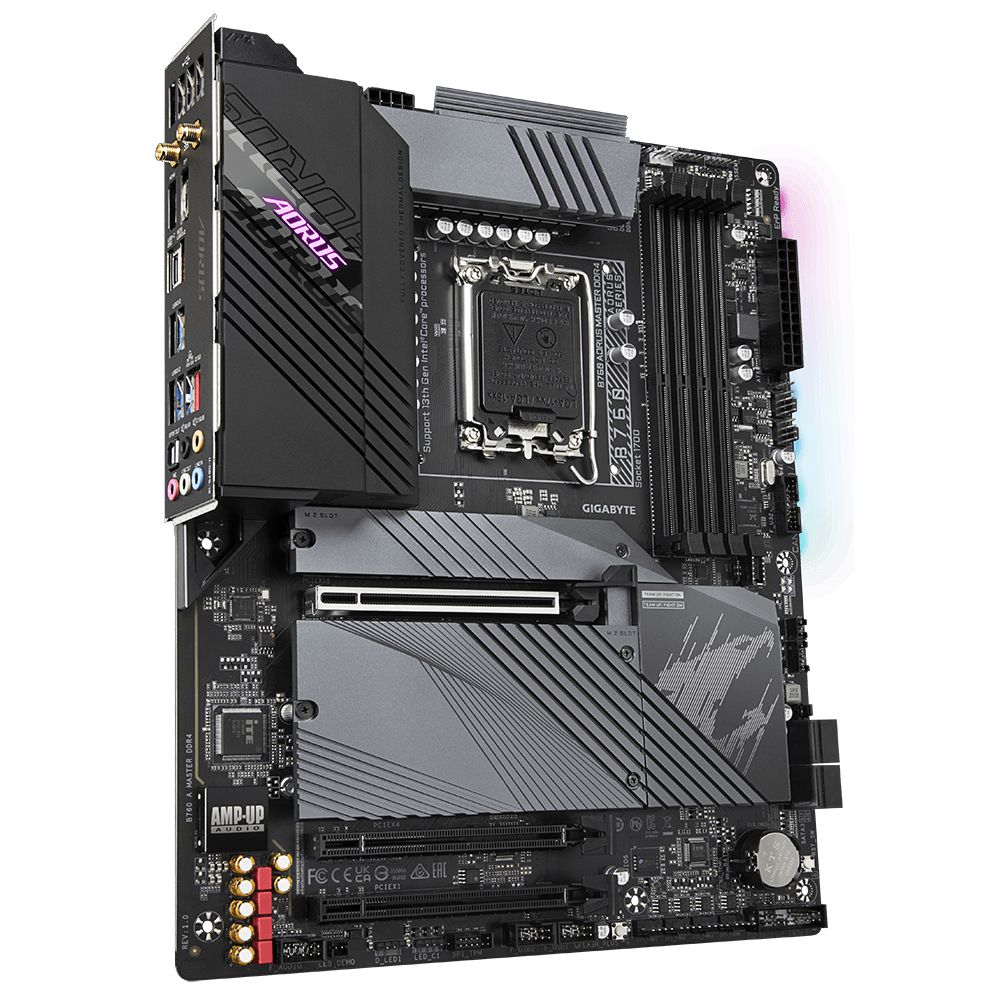

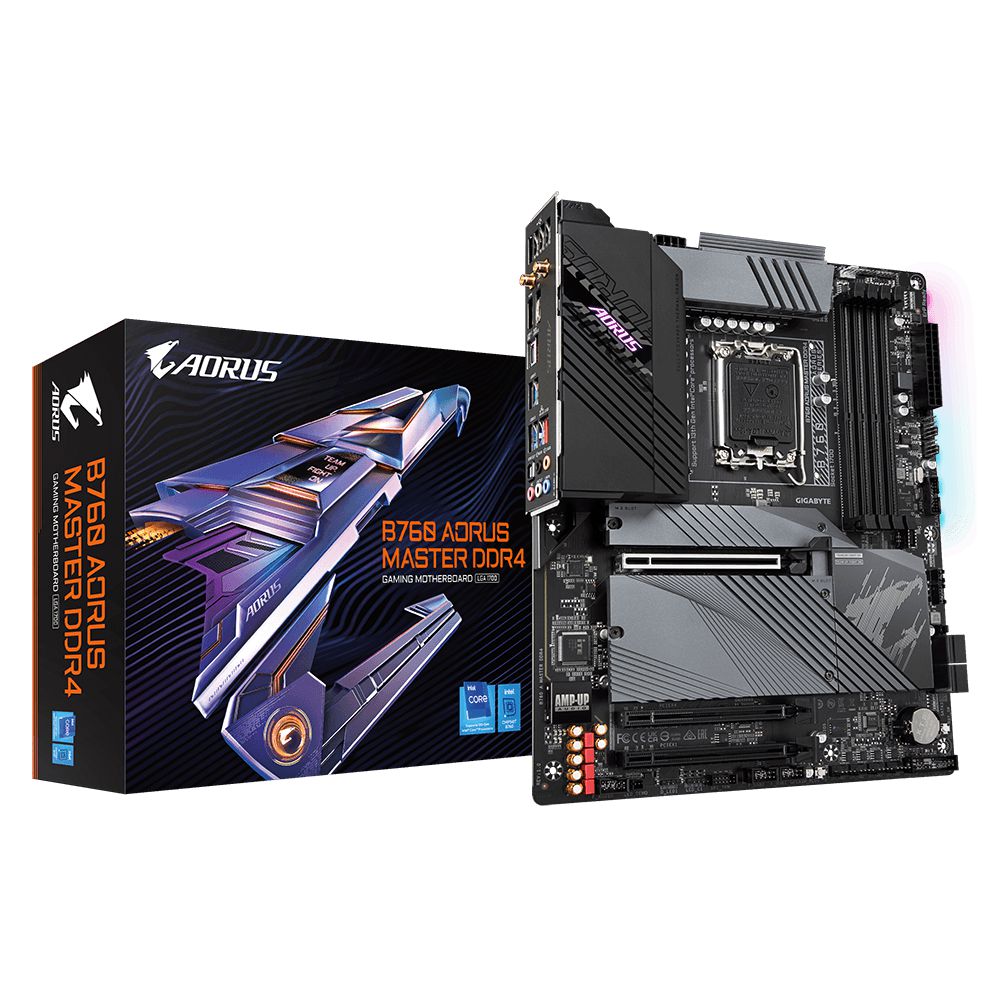

Placa Mãe Gigabyte B760 Aorus Master Intel LGA 1700 DDR4

DESEMPENHO INCOMPARÁVEL

Design de VRM Digital | Duplo PCIe 4.0 Design | DDR4 XMP | 3 x PCIe 4.0 x4 M.2 | PerfDrive
Com as rápidas mudanças tecnológicas, a GIGABYTE sempre acompanha as últimas tendências e oferece aos clientes recursos avançados e tecnologias mais recentes. As placas-mãe da GIGABYTE são equipadas com soluções de energia aprimoradas, padrões de armazenamento mais recentes e conectividade excepcional para permitir um desempenho otimizado para jogos.

DESIGN TÉRMICO FORA DO COMUM
Design térmico | Refrigerador MOSFET totalmente coberto. | 2X Copper PCB | Smart Fan 6
O desempenho incomparável das placas-mãe GIGABYTE é garantido por um design térmico inovador e otimizado para garantir a melhor estabilidade do CPU, Chipset e SSD, além de baixas temperaturas sob carga total de aplicativos e desempenho em jogos.

PERSONALIZAÇÃO
UEFI BIOS | Central de Controle GIGABYTE | Multi-Key
As placas-mãe da GIGABYTE incluem vários softwares úteis e intuitivos para ajudar os usuários a controlar todos os aspectos da placa-mãe e fornecer um efeito de iluminação personalizável com uma estética excecional para se adequar à sua personalidade única.

- Marca: Gigabyte
- Modelo: B760 Aorus Master

CPU
Soquete LGA1700: Suporte para processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª gerações *
O cache L3 varia com a CPU
* Consulte a "Lista de suporte de CPU" para obter mais informações.

Chipset
Chipset Intel® B760 Express

Memória
Suporte para DDR4 5333(OC) / 5133(OC) / 5000(OC) / 4933(OC) / 4800(OC) / 4700(OC) / 4600(OC) / 4500(OC) / 4400(OC) / 4300( OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3666(OC) / 3600(OC) / 3466(OC) / 3400( OC) / 3333(OC) / 3300(OC) / 3200/3000/2933/2666/2400/2133 módulos de memória MT/s
4 soquetes DDR4 DIMM que suportam até 128 GB (capacidade DIMM única de 32 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operar em modo não ECC)
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC sem buffer
Suporte para módulos de memória Extreme Memory Profile (XMP)
(Consulte "Lista de suporte de memória" para obter mais informações.)

Gráficos a bordo
Suporte para processador gráfico integrado - Intel ® HD Graphics:
1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
* Suporte para versão HDMI 2.1 e HDCP 2.3.
** Suporta portas nativas compatíveis com HDMI 2.1 TMDS.
1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
* Suporte para versão DisplayPort 1.2 e HDCP 2.3
(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio
CODEC Realtek ® ALC1220-VB
* O conector de saída de linha do painel traseiro suporta áudio DSD.
Áudio de alta definição
2/4/5.1/7.1 canais
Suporte para saída S/PDIF

LAN
Chip LAN Intel® 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps )

Módulo de comunicação sem fio
Intel® Wi-Fi 6E AX211
WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz
Bluetooth 5.3
Suporte para padrão sem fio 11ax 160 MHz e taxa de dados de até 2,4 Gbps
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão
CPU:
1 x slot PCI Express x16, suportando PCIe 4.0 e rodando em x16 (PCIEX16)
* Para obter desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
Chipset:
1 x slot PCI Express x16, suportando PCIe 3.0 e rodando em x4 (PCIEX4)
1 x slot PCI Express x16, suportando PCIe 3.0 e rodando em x1 (PCIEX1)

Interface de armazenamento
CPU:
1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2P_SB)
1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 3.0 x4/x2) (M2M_SB)
4 x conectores SATA 6 Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB
Chipset:
1 porta USB Type-C ® no painel traseiro, com suporte para USB 3.2 Gen 2x2
1 porta USB Type-C ® com suporte para USB 3.2 Gen 2, disponível através do conector USB interno
1 porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro
4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos
Chipset + 2 hubs USB 3.2 Gen 1:
6 portas USB 3.2 Gen 1 (4 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
Chipset+Hub USB 2.0:
4 portas USB 2.0/1.1 no painel traseiro

Conectores Internos I/O
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x conector de alimentação ATX 12V de 4 pinos
1 x cabeçalho do ventilador da CPU
1 x ventilador de cpu/cabeçalho de bomba de resfriamento de água
4 x conectores de ventilador do sistema
2 x conectores de ventilador do sistema/bomba de resfriamento de água
2 x cabeçalhos de faixa de LED endereçáveis
2 x cabeçalhos de faixa LED RGB
3 conectores de soquete M.2 3
4 x conectores SATA 6 Gb/s
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x conector USB Type-C® , com suporte para USB 3.2 Gen 2
1 x conector USB 3.2 Gen 1
2 x conectores USB 2.0/1.1
1 x cabeçalho de detecção de ruído
2 x conectores de placa adicional Thunderbolt™
1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x botão de reinicialização
1 x botão Q-Flash Plus
1 x jumper de redefinição
1 x jumper CMOS claro
2 x cabeçalhos de sensor de temperatura

Conectores Painel Traseiro
1 x porta USB Type-C® , com suporte para USB 3.2 Gen 2x2
1 x porta USB 3.2 Gen 2 Tipo A (vermelha)
4 portas USB 3.2 Gen 1
4 portas USB 2.0/1.1
2 x conectores de antena SMA (2T2R)
1 x porta de exibição
1 x porta HDMI
1 porta RJ-45
1 x conector de saída óptica S/PDIF
5 x tomadas de áudio

Controlador E/S
Chip controlador de E/S iTE ®

Monitoramento H/W
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de taxa de fluxo de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) que você instalar.
Detecção de ruído

BIOS
1 flash de 256 Mbits
Uso de BIOS UEFI AMI licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Exclusivas
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q Flash
Suporte para Q-Flash Plus

Pacote de software
Norton® Internet Security ( versão OEM)
Software de gerenciamento de largura de banda LAN

Sistema Operacional
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits

Fator de forma
Fator de forma ATX; 30,5 cm x 24,4 cm
