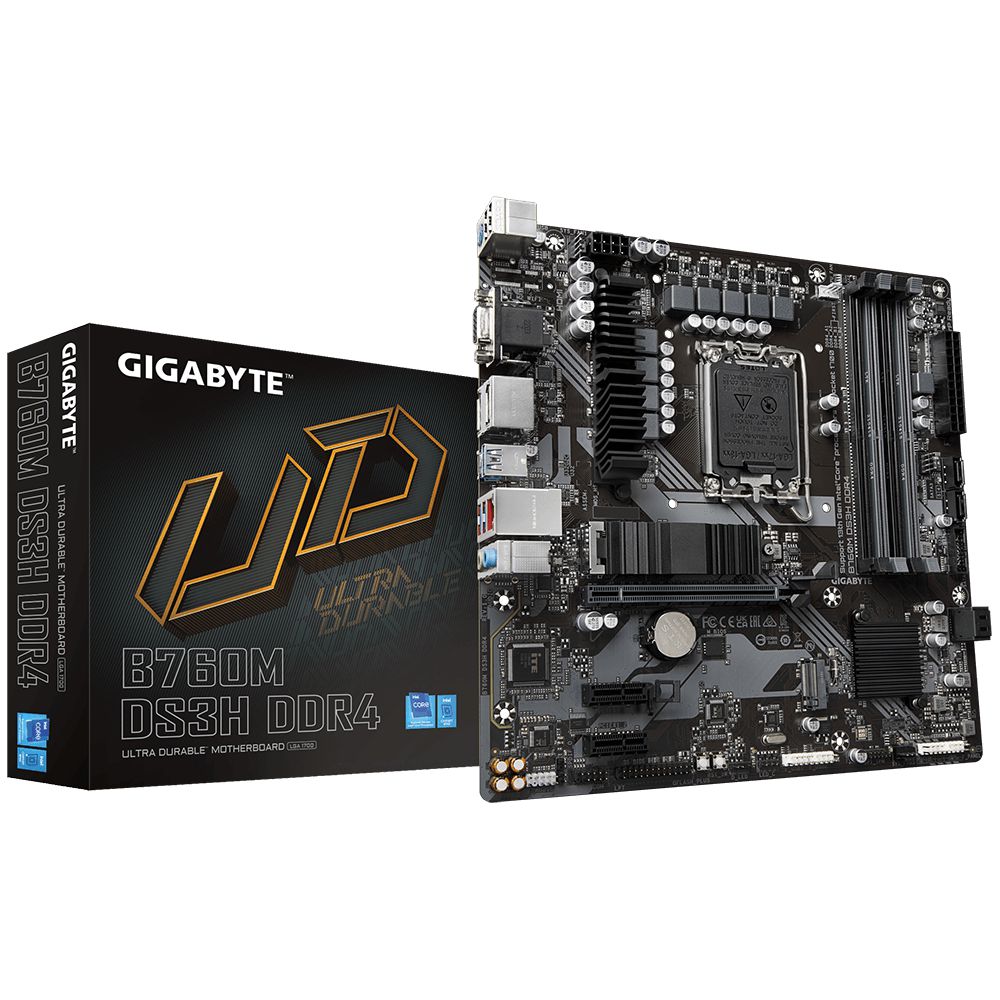

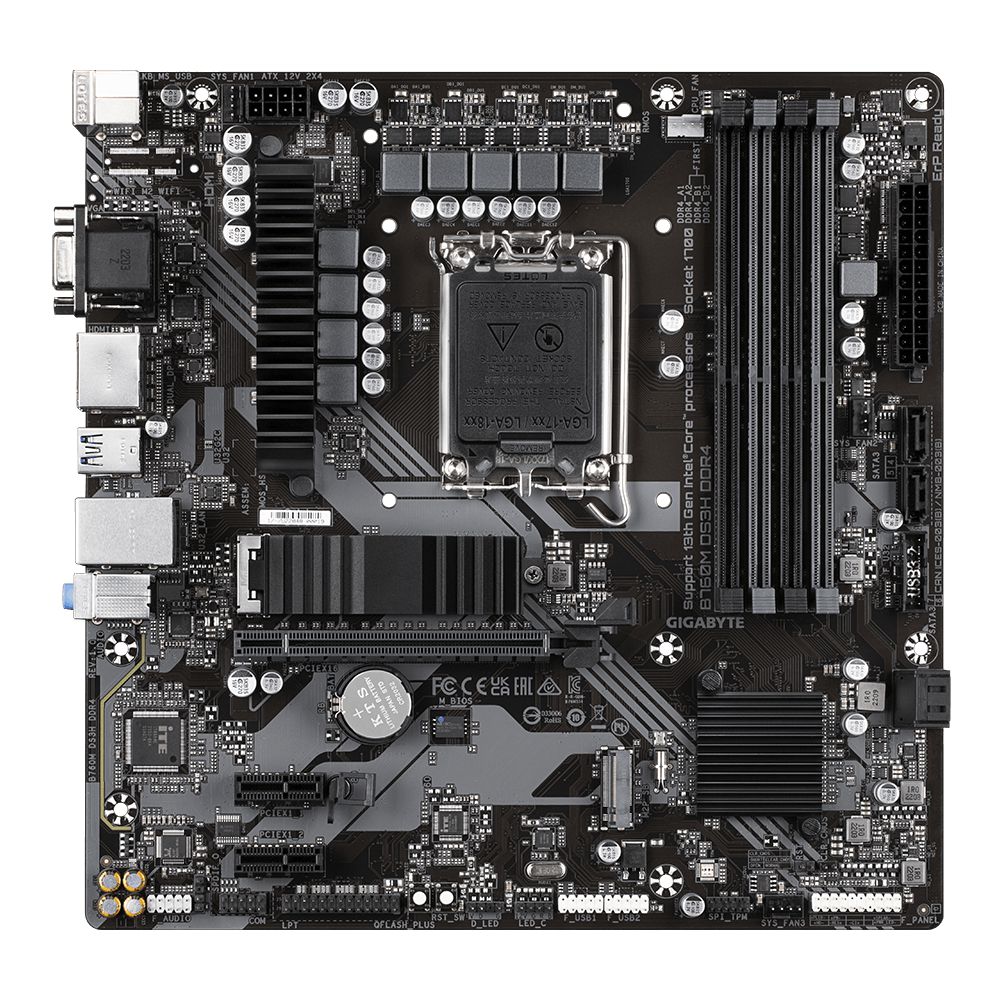

Placa Mãe Gigabyte B760M DS3H rev. 1.0 LGA1700 DDR4

Placa Mãe Gigabyte B760M DS3H DDR4

Proteção Térmica M.2 Ultra Eficiente GIGABYTE
Pensando na durabilidade, a GIGABYTE fornece uma solução térmica para dispositivos M.2 SSD. O M.2 Thermal Guard evita estrangulamentos e gargalos de SSDs M.2 de alta velocidade, pois ajuda a dissipar o calor antes que se torne um problema.

Conectividade
As placas-mãe GIGABYTE permitem a melhor experiência de conexão com velocidades incríveis de transferência de dados através da próxima geração de rede e armazenamento.

Personalização
As placas-mãe GIGABYTE agrupam vários softwares úteis e intuitivos para ajudar os usuários a controlar todos os aspectos da placa-mãe e fornecer efeitos de iluminação personalizáveis ??com estética excepcional para se adequar à sua personalidade única.

ESPECIFICAÇÕES:
- Marca: Gigabyte
- Modelo: B760M DS3H

CARACTERÍSTICAS:
CPU:
Soquete LGA1700: suporte para processadores Intel  Core, Pentium  Gold e Celeron  de 13ª e 12ª geração
O cache L3 varia com a CPU
Chipset:
Intel B760 Express

Memória:
Suporte para DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300( OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400( OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 Módulos de memória MT/s
4 soquetes DDR DIMM com suporte para até 128 GB (32 GB de capacidade DIMM única) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operação no modo não ECC)
Suporte para módulos de memória DIMM sem buffer não ECC 1Rx8/2Rx8/1Rx16
Suporte para módulos de memória Extreme Memory Profile (XMP)
(Consulte "Lista de suporte de memória" para obter mais informações.)
Gráficos Onboard:
Processador gráfico integrado-Intel HD Graphics support:
1 x porta D-Sub, suportando uma resolução máxima de 1920x1200 a 60 Hz
1 x porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz
* Suporte para a versão HDMI 2.0 e HDCP 2.3.
1 x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz
* Suporte para a versão DisplayPort 1.2 e HDCP 2.3
1 x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz
* Suporte para a versão DisplayPort 1.2.
(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:
CODEC de áudio Realtek
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para obter as configurações de áudio.
Suporte para saída S/PDIF

LAN:
Chip Realtek  2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)

Slots de Expansão:
CPU: 1 x slot PCI Express x16, compatível com PCIe 4.0 e rodando em x16
Chipset:2 x slots PCI Express x1, suportando PCIe 3.0 e rodando em x1

Interface de armazenamento:
CPU: 1 conector M.2 (soquete 3, chave M, tipo 2280 PCIe 4.0 x4/x2 compatível com SSD) (M2A_CPU)
Chipset:
1 conector M.2 (soquete 3, chave M, tipo 2280 PCIe 4.0 x4/x2 compatível com SSD) (M2P_SB)
4 conectores SATA 6Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:
Chipset:
1 porta USB Type-C  no painel traseiro, com suporte para USB 3.2 Gen 2
5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
2 portas USB 2.0/1.1 no painel traseiro
Chipset + 2 Hubs USB 2.0:
4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos
Conectores Internos I/O:
1 x Conector de alimentação principal ATX de 24 pinos
1 x Conector de alimentação ATX 12V de 8 pinos
1 x cabeçalho do ventilador da CPU
3 x cabeçalhos do ventilador do sistema
1 x cabeçalho de faixa de LED endereçável
1 x cabeçalho de faixa de LED RGB
2 x M.2 Socket 3 conectores
4 x conectores SATA 6Gb/s
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x cabeçalho USB 3.2 Gen 1
2 x cabeçalhos USB 2.0/1.1
1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x cabeçalho de porta serial
1 x cabeçalho de porta paralela
1 x cabeçalho de saída S/PDIF
1 x botão Q-Flash Plus
1 x botão de reset
1 x jumper de reset
1 x jumper CMOS claro

Conectores Painel Traseiro:
2 portas USB 2.0/1.1
1 porta de teclado/mouse PS/2
1 porta D-Sub
1 porta HDMI
2 x DisplayPorts
3 portas USB 3.2 Gen 1
1 porta USB Type-C  , com suporte para USB 3.2 Gen 2
1 porta RJ-45
3 x conectores de áudio

Controlador I/O:
Chip Controlador iTE  I/O

Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de taxa de fluxo de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* Se a função de controle de velocidade do ventilador é suportada dependerá do cooler que você instalar.

BIOS:
1 flash de 128 Mbits
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Exclusivas:
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q-Flash
Suporte para Q-Flash Plus
Pacote de software:
Norton  Internet Security (versão OEM)
Software de gerenciamento de largura de banda LAN

Sistema Operacional:
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits

Fator de Forma:
Micro ATX; 24,4 cm x 24,4 cm

Peso:
920 gramas (bruto com embalagem)

Conteúdo da Embalagem:
Placa Mãe B760M DS3H DDR4 (rev. 1.0)
