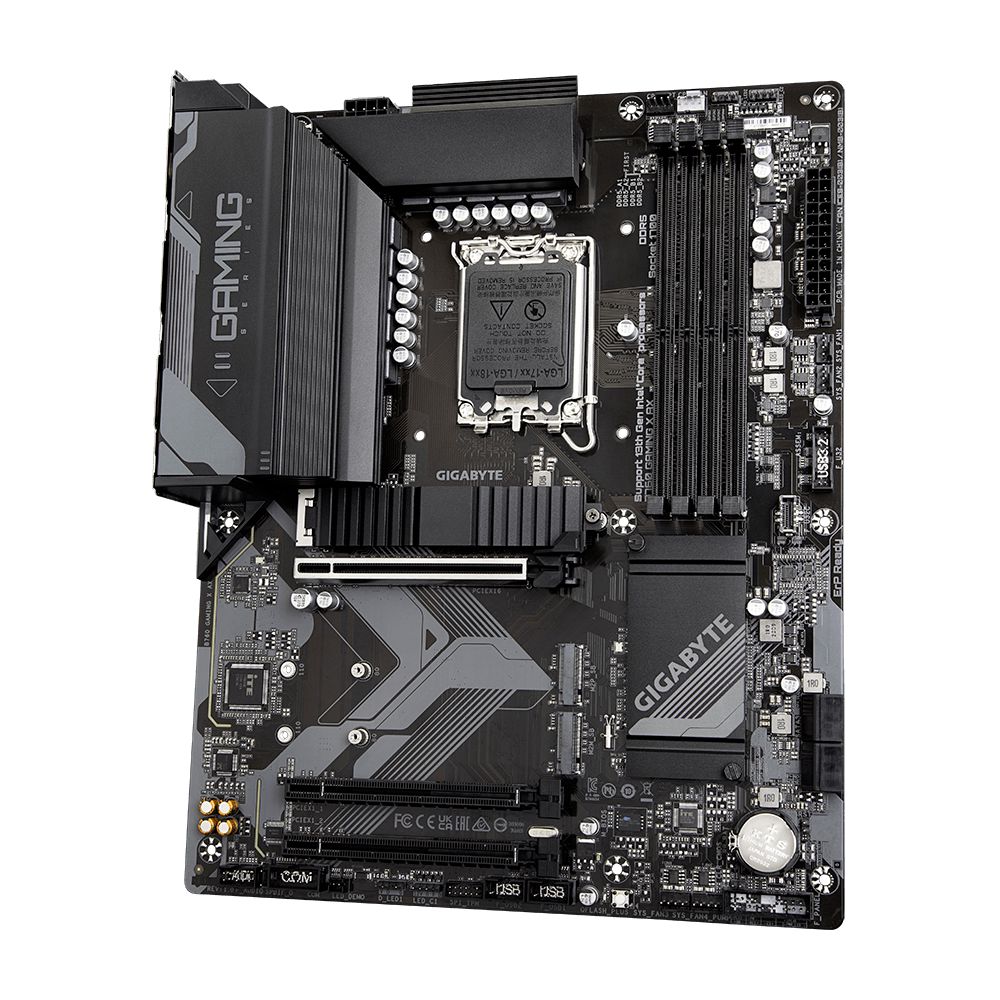

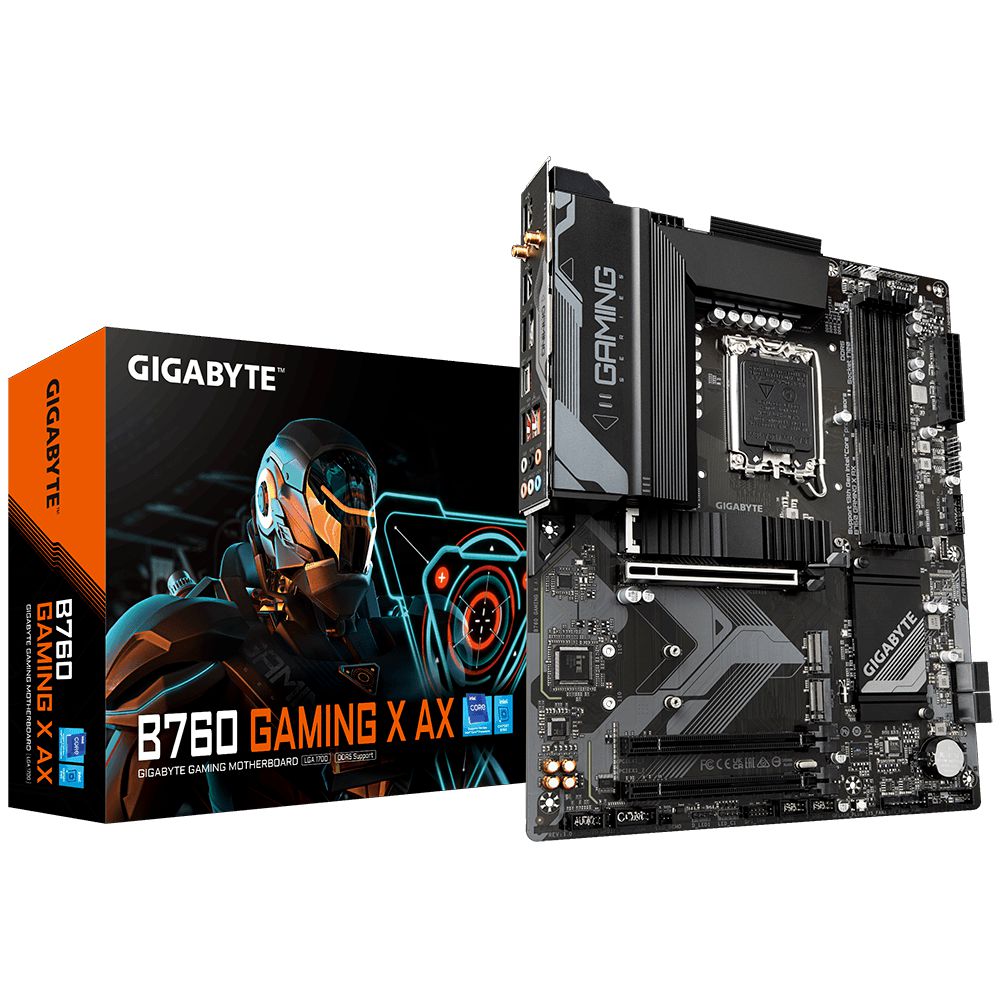

Placa Mãe B760 Gaming X Ax Ddr5 Wi-fi M.2 Intel Lga 1700

DESEMPENHO INIGUALÁVEL
Projeto VRM Digital Duplo | Projeto para PCIe 5.0 | EXPO & Suporte para XMP

Com o rápido movimento das mudanças tecnológicas, a GIGABYTE segue as últimas tendências e oferece aos clientes recursos avançados e tecnologias mais recentes. As placas-mãe GIGABYTE vêm com solução de energia atualizada, padrões de armazenamento mais recentes e conectividade excepcional para otimizar o desempenho para as necessidades de jogos.

DESIGN TÉRMICO EXCEPCIONAL
Design Térmico | Proteção Térmica para M.2 | Ventilador Inteligente 6

O desempenho sem acompanhar as placas-mãe GIGABYTE é garantido pelo design térmico inovador e otimizado para garantir a melhor estabilidade de CPU, chipset, SSD e baixas temperaturas sob carga total e desempenho de jogos.

ULTRA DURÁVEL
DIY amigável | Q-Flash Plus

O design GIGABYTE Ultra Durable™ oferece durabilidade do produto e processo de fabricação de alta qualidade. As placas-mãe GIGABYTE usam os melhores componentes e reforçam todos os slots para torná-los sólidos e duráveis.

- Marca: Gigabyte
- Modelo: B760 Gaming X AX DDR5

CPU
Soquete LGA1700: suporte para processadores Intel ® Core™, Pentium ® Gold e Celeron ® de 13ª e 12ª geração
O cache L3 varia com a CPU
(Consulte "Lista de suporte de CPU" para obter mais informações.)

Chipset
Chipset Intel® B760 Express

Memória
Suporte para DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( Módulos de memória OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MT/s
4 soquetes DDR5 DIMM com suporte para até 192 GB (48 GB de capacidade DIMM única) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operação no modo não ECC)
Suporte para módulos de memória DIMM sem buffer não ECC 1Rx8/2Rx8/1Rx16
Suporte para módulos de memória Extreme Memory Profile (XMP)
(A configuração de CPU e memória pode afetar os tipos de memória suportados, taxa de dados (velocidade) e número de módulos DRAM, consulte "Lista de suporte de memória" para obter mais informações.)

Gráficos Onboard
Processador gráfico integrado-Intel® HD Graphics support:
1 x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz
* Suporte para a versão DisplayPort 1.2 e HDCP 2.3
1 x porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz
* Suporte para a versão HDMI 2.0 e HDCP 2.3.
(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio
CODEC de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais
Suporte para saída S/PDIF
* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para obter as configurações de áudio.

LAN
Chip Realtek ® 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio
AMD Wi-Fi 6E RZ608 (MT7921K) (PCB rev. 1.0)
WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz
BLUETOOTH 5.2
Suporte para padrão sem fio 11ax 80MHz e taxa de dados de até 1,2 Gbps
Intel ® Wi-Fi 6E AX210 (PCB rev. 1.1)
WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz
BLUETOOTH 5.3
Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
Intel ® Wi-Fi 6E AX211 (PCB rev. 1.2)
WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz
BLUETOOTH 5.3
Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
Realtek ® Wi-Fi 6E RTL8852CE (PCB rev. 1.3)
WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz
BLUETOOTH 5.3
Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão
CPU:
1 x slot PCI Express x16, suportando PCIe 4.0 e rodando em x16 (PCIEX16)
* Para desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
Chipset:
2 x slots PCI Express x16, suportando PCIe 3.0 e rodando em x1 (PCIEX1_1, PCIEX1_2)

Interface de armazenamento
CPU:
1 conector M.2 (soquete 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2 compatível com SSD) (M2A_CPU)
Chipset:
2 x conectores M.2 (soquete 3, chave M, tipo 22110/2280 suporte SSD PCIe 4.0 x4/x2) (M2P_SB, M2M_SB)
4 conectores SATA 6Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB
Chipset:
1 porta USB Type-C ® com suporte para USB 3.2 Gen 2, disponível através do conector USB interno
1 porta USB 3.2 Gen 2 Type-A (vermelha) no painel traseiro
1 porta USB Type-C ® no painel traseiro, com suporte para USB 3.2 Gen 1
3 portas USB 3.2 Gen 1 (1 porta no painel traseiro, 2 portas disponíveis através do conector USB interno)
1 porta USB 2.0/1.1 no painel traseiro
Chipset + 2 Hubs USB 2.0:
8 portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores Internos I/O
1 x Conector de alimentação principal ATX de 24 pinos
1 x Conector de alimentação ATX 12V de 8 pinos
1 x cabeçalho do ventilador da CPU
1 x cabeçalho da bomba de resfriamento de água/ventilador da CPU
3 x cabeçalhos do ventilador do sistema
1 x ventilador do sistema/cabeçote da bomba de resfriamento de água
2 x cabeçalhos de faixa de LED endereçáveis
2 x cabeçalhos de faixa de LED RGB
3 x M.2 Socket 3 conectores
4 conectores SATA 6Gb/s
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x cabeçalho de saída S/PDIF
1 x cabeçalho USB Type-C ® , com suporte para USB 3.2 Gen 2
1 x cabeçalho USB 3.2 Gen 1
2 x cabeçalhos USB 2.0/1.1
1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x cabeçalho de porta serial
1 x botão Q-Flash Plus
1 x jumper de reset
1 x jumper CMOS claro

Conectores Painel Traseiro
1 porta USB 3.2 Gen 2 tipo A (vermelha)
1 porta USB Type-C ® , com suporte para USB 3.2 Gen 1
1 porta USB 3.2 Gen 1
5 portas USB 2.0/1.1
2 x conectores de antena SMA (2T2R)
1 x DisplayPort
1 porta HDMI
1 porta RJ-45
6 x conectores de áudio

Controlador I/O
Chip Controlador iTE ® I/O

Monitoramento H/W
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de taxa de fluxo de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) instalado.

BIOS
1 flash de 256 Mbits
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Exclusivas
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q-Flash
Suporte para Q-Flash Plus

Pacote de software
Norton ® Internet Security (versão OEM)
Software de gerenciamento de largura de banda LAN

Sistema Operacional
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits

Fator de forma
fator de forma ATX; 30,5 cm x 24,4 cm
