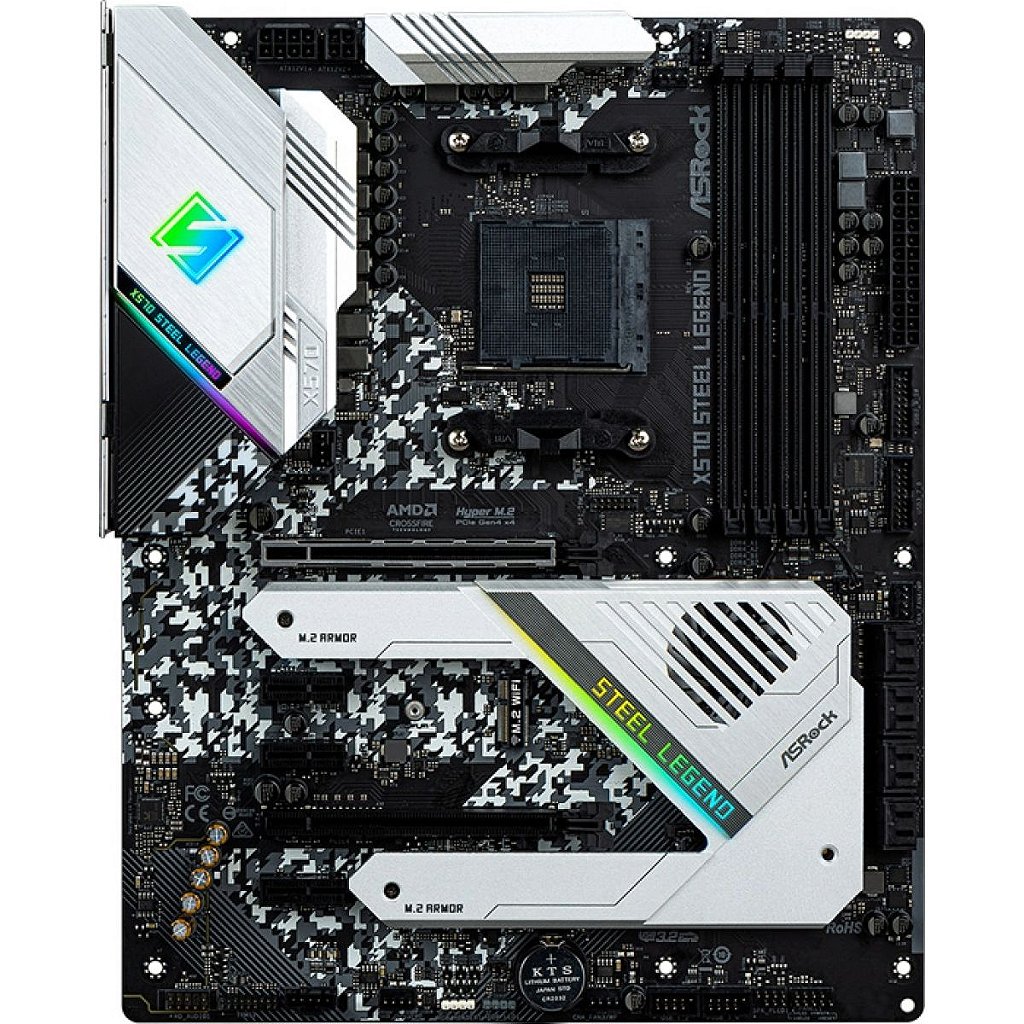

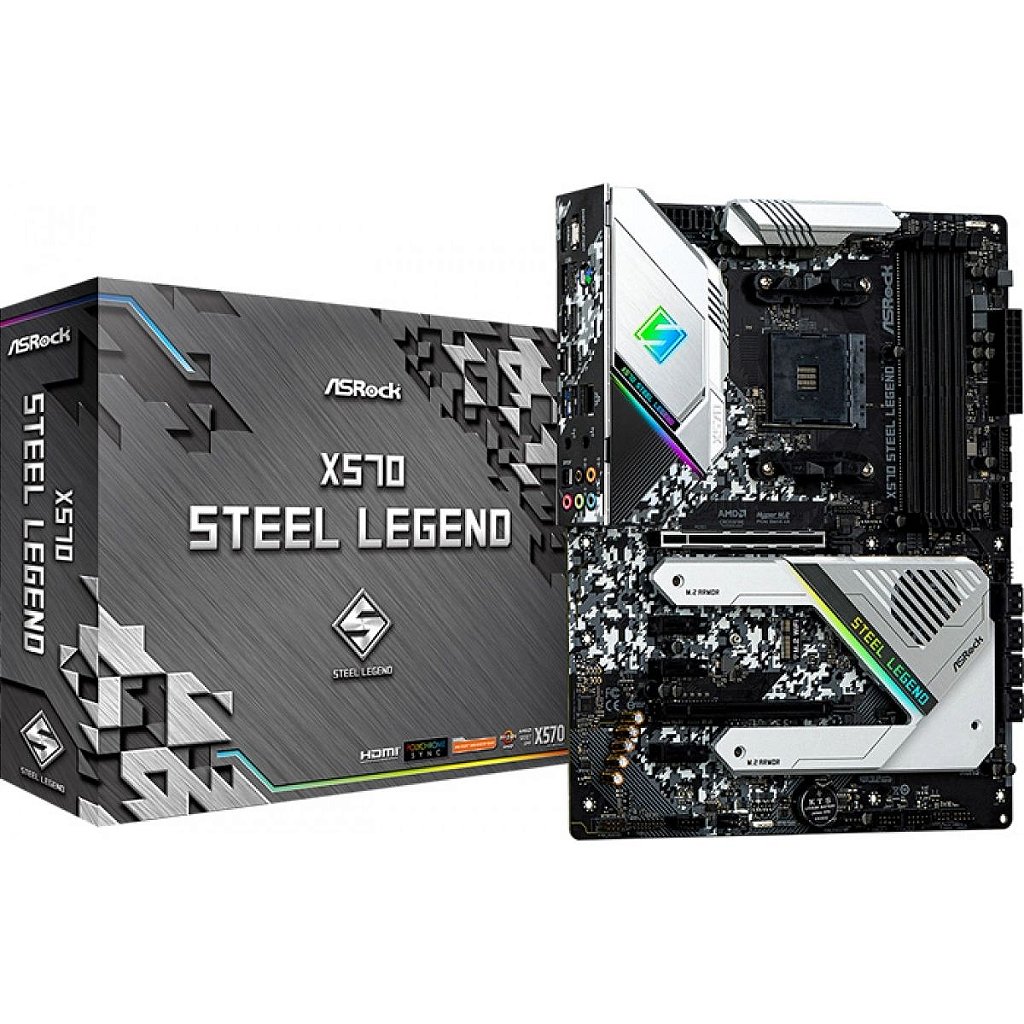

Placa Mãe Gamer ASRock X570 Steel Legend AMD AM4 X570 DDR4

- Marca: AsRock
- Modelo: X570 Steel Legend

   - Especificações

Recursos Únicos
ASRock USB 3.2 Gen2
- Porta ASRock USB 3.2 Gen2 Tipo-A (10 Gb/s)
- Porta ASRock USB 3.2 Gen2 Tipo-C (10 Gb/s)

ASRock Super Alloy
- Dissipador XXL Aluminum Alloy
- Bobina de Energia 60A Premium
- 50A Dr.MOS
- Bobina de Memória Premium (Reduz 70% de perda no núcleo comparada à de pó de ferro)
- Capacitores Combo (Capacitores Nichicon 12K Pretos)
- Capacitores Nichicon 12K Pretos (Capacitores 100% Japoneses feitos de alta qualidade de polímero condutivo)
- I/O Armor
- PCB Preto Fosco
- PCB de Fibra de Vidro de Alta Densidade
- PCB de 2oz de Cobre
Slot de Aço ASRock Gen4

ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4 & SATA3)
ASRock Ultra USB Power
ASRock Checagem de Status do Post (PSC)
ASRock Full Spike Protection (para todas as Portas USB, de Áudio, de Rede)
Live Update & APP Shop ASRock

CPU
Suporta Soquete AMD AM4 Ryzen™ 2000, 3000, 4000 G-Series, 5000 e 5000 G-Series Desktop Processors

Intersil Digital PWM

Design Power Phase 10

Chipset
AMD X570

Memória
- Tecnologia de memória DDR4 Dual Channel
- 4 x slots DDR4 DIMM

- CPUs AMD série Ryzen (Vermeer) Suporta DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*
- CPUs AMD série Ryzen (Matisse) suportam memória DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*

- AMD Ryzen series APUs (Cezanne) Suporta DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*

- AMD Ryzen series APUs (Renoir) Suporta DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*

- CPUs AMD série Ryzen (Pinnacle Ridge) suportam memória DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*

- CPUs AMD série Ryzen (Picasso) suportam memória DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 não-ECC, sem-buffer*

Capacidade máxima de memória do sistema
128GB**

- Suporta módulos de memória Extreme Memory Profile (XMP)
- 15μ de Ouro nos Contatos dos Slots DIMM

BIOS
- BIOS de 256Mb AMI UEFI Legal com Interface Gráfica
- Suporta "Plug e Play"
- Compatível com eventos de despertar ACPI 5.1
- Suporta jumperfree
- Suporta SMBIOS 2.3
- CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP Multi-ajuste de Voltagem

Gráficos
- Gráficos AMD Radeon™ Série Vega integrados nas APUs Série Ryzen*
- DirectX 12, Pixel Shader 5.0
- Memória compartilhada padrão de 2GB. Memória compartilhada máxima suporta até 16GB.**

Dupla Saída Gráfica
Suporta portas HDMI e DisplayPort 1.2 por conectores independentes

- Suporta HDMI 2.0 com resolução máxima de 4K x 2K (4096x2160) @ 60Hz
- Suporta DisplayPort 1.2 com resolução máxima de 4K x 2K (4096x2160) @ 60Hz
- Suporta Sincronismo Automático de Lábios, Cores Profundas (12bpc), xvYCC e HBR (High Bit Rate Audio / Áudio de Alto Bit Rate) com HDMI 2.0 (Monitor HDMI compatível necessário)
- Suporta HDR (High Dynamic Range) com HDMI 2.0
- Suporta HDCP 2.2 com a portas HDMI 2.0 e DisplayPort 1.2
- Suporta reprodução 4K Ultra HD (UHD) com as portas HDMI 2.0 e DisplayPort 1.2
- Suporta Microsoft® PlayReady

*O suporte pode variar dependendo da CPU

**A memória máxima compartilhada de 16GB requer 32GB de memória instalada no sistema.

Áudio
- Áudio HD 7.1 Canais com Proteção de Conteúdo (Codec de Áudio Realtek ALC1220)
- Suporte Áudio Blu-ray Premium
- Suporta Surge Protection
- Suporta Purity Sound™ 4
- Amplificador de Headset Premium NE5532 para o Conector do Painel Frontal (suporta headsets de até 600 Ohms)
- Entrada-Pure Power
- Tecnologia Direct Drive
- Proteção de Isolamento do PCB
- Sensor de Impedância na Saída Traseira
- Camadas do PCB Individuais para os Canais E/D de Áudio
- Conectores de Áudio de Ouro
- Conector de Áudio com 15μ de Ouro

Rede
- Gigabit LAN 10/100/1000 Mb/s
- GigaLAN Intel® I211AT*
- Suporta Wake-On-LAN
- Suporta Proteção Contra Raios/ESD
- Suporta Eficiencia de Energia Ethernet 802.3az
- Suporta PXE

Slots
CPUs AMD série Ryzen (Vermeer, Matisse)

- 2 x slots PCI Express 4.0 x16 (um a x16 (PCIE1); duplo a x16 (PCIE1) / x4 (PCIE4))*
CPUs AMD série Ryzen (Cezanne, Renoir, Pinnacle Ridge)

- 2 x slots PCI Express 3.0 x16 (um a x16 (PCIE1); duplo a x16 (PCIE1) / x4 (PCIE4))*
CPUs AMD série Ryzen (Picasso)

- 2 x slots PCI Express 3.0 x16 (um a x8 (PCIE1); duplo a x8 (PCIE1) / x4 (PCIE4))*

- 3 x slots PCI Express 4.0 x1
- Suporta AMD Quad CrossFireX™ e CrossFireX™
- 1 x Soquete M.2 (Key E), suporta módulo WiFi/BT PCIe WiFi tipo 2230
- 15μ de Ouro nos Contatos no Slot VGA PCIe (PCIE1)

Armazenamento
- 8 x conectores SATA3 6.0 Gb/s, suportando RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug
- 1 x Soquete Hyper M.2 (M2_1), suporta módulo M.2 PCIe M Key tipo 2230/2242/2260/2280 até Gen4x4 (64 Gb/s) (with Vermeer, Matisse) ou Gen3x4 (32 Gb/s) (with Cezanne, Renoir, Pinnacle Ridge e Picasso)*
- 1 x Soquete Hyper M.2 (M2_2), suporta módulos M Key 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s e módulos M.2 PCIe até Gen4x4 (64 Gb/s) (with Vermeer, Matisse) ou Gen3x4 (32 Gb/s) (with Cezanne, Renoir, Pinnacle Ridge e Picasso)*

Conectores
- 1 x Conector de Speaker e Power LED
- 1 x Conector para LED da Ventoinha AMD*
- 1 x Conector RGB LED**
- 1 x Conector de LED Endereçável***
- 1 x conector de Ventoínha da CPU (4-pin)****
- 1 x Conector de Ventoinha de CPU/Bomba de Água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)*****
- 4 x Conectores de Ventoinha de Gabinete/Bomba D’água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)******
- 1 x Conector de energia ATX 24 pinos
- 1 x Conector de Energia 12V 8 pinos
- 1 x Conector de energia 12V 4 pinos
- 1 x Conector de painel de áudio frontal (Conector de Áudio com 15μ de Ouro)
- 1 x Conector USB de Ventoinha de LED AMD
- 1 x Conector Thunderbolt™ AIC (5-pin) (Suporta apenas Placa ASRock Thunderbolt™ AIC R2.0)
- 2 x conectores USB 2.0 (suportando 4 portas USB 2.0) (Suporta Proteção Contra ESD)
- 2 x conectores USB 3.2 Gen1 (suportando 4 portas USB 3.2 Gen1) (Suporta Proteção Contra ESD)
- 1 x Conector SPI TPM*******

*O Conector para LED da Ventoinha AMD é compatível com uma faixa de LED RGB normal.
O Conector Interno AMD Fan LED suporta fitas de LED de no máximo 3A (36W) e com comprimento de até 2,5M.

**Suporta Fita de LED de até 12V/3A, 36W no total

***Suporta Fita de LED de até 5V/3A, 15W no total

****O Conector de Ventoinha da CPU suporta a ventoinha da CPU com potência máxima de 1A (12W).

*****O conector de Ventoinha de CPU Opcional/Bomba de Água suporta ventoinha de water cooler de no máximo 2A (24W).

******O Conector de Ventoinha de Gabinete/Bomba D’água suporta ventoinha de water cooler de no máximo 2A (24W).
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP e CHA_FAN4/WP podem detectar automaticamente se uma ventoinha de 3-pinos ou 4-pinos está em uso.

*******Consulte o link para obter mais informações: https://asrock.com/mb/spec/product.asp?Model=TPM-SPI

Painel Traseiro
- 2 x Portas Antenna (na Proteção do Painel Traseiro)
- 1 x Porta de Mouse / Teclado PS/2
- 1 x Porta HDMI
- 1 x DisplayPort 1.2
- 1 x Porta de Saída Óptica SPDIF
- 1 x Porta USB 3.2 Gen2 Tipo-A (10 Gb/s) (Suporta Proteção Contra ESD)
- 1 x Porta USB 3.2 Gen2 Tipo-C (10 Gb/s) (Suporta Proteção Contra ESD)
- 6 x portas USB 3.2 Gen1 (Suporta Proteção Contra ESD)*
- 1 x Porta de Rede RJ-45 com LED (LED de ACESSO E LED de VELOCIDADE)
- conectores de Áudio HD: Auto-falante traseiro / Central / Grave / Entrada de Linha / Alto-Falante Frontal / Microfone (Conectores de Áudio de Ouro)

*Ultra USB Power é suportado nas portas USB3_56.

A função de despertar ACPI não é suportada nas portas USB3_56.

Software e UEFI
Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- UEFI Full HD ASRock
- ASRock Instant Flash

*Estes utilitários podem ser baixados na APP Shop.

CD de Suporte
- Drivers, Utilitários, AntiVirus (Versão Trial), Barra de Tarefas e Navegador Google Chrome

Acessórios
- Guia Rápido de Instalação, CD de Suporte
- 4 x Cabos de dados SATA
- 3 x Parafusos Para Soquetes M.2
- 2 x Suporte para soquete M. 2

Monitor de Hardware
- Sensor de Temperatura: CPU, CPU/Bomba de Água, Gabinete, Gabinete/Ventoinhas da Bomba de Água

- Tacômetro de Ventoinha: CPU, CPU/Bomba de Água, Gabinete, Gabinete/Ventoinhas da Bomba de Água

- Quiet Fan (Ajuste automático das ventoinhas do gabinete de acordo com a temperatura do CPU): CPU, CPU/Bomba de Água, Gabinete, Gabinete/Ventoinhas da Bomba de Água

- Controle Multivelocidade de Ventoinha: CPU, CPU/Bomba de Água, Gabinete, Gabinete/Ventoinhas da Bomba de Água

- Monitoramento de Voltagem: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1.8V, VDDP
