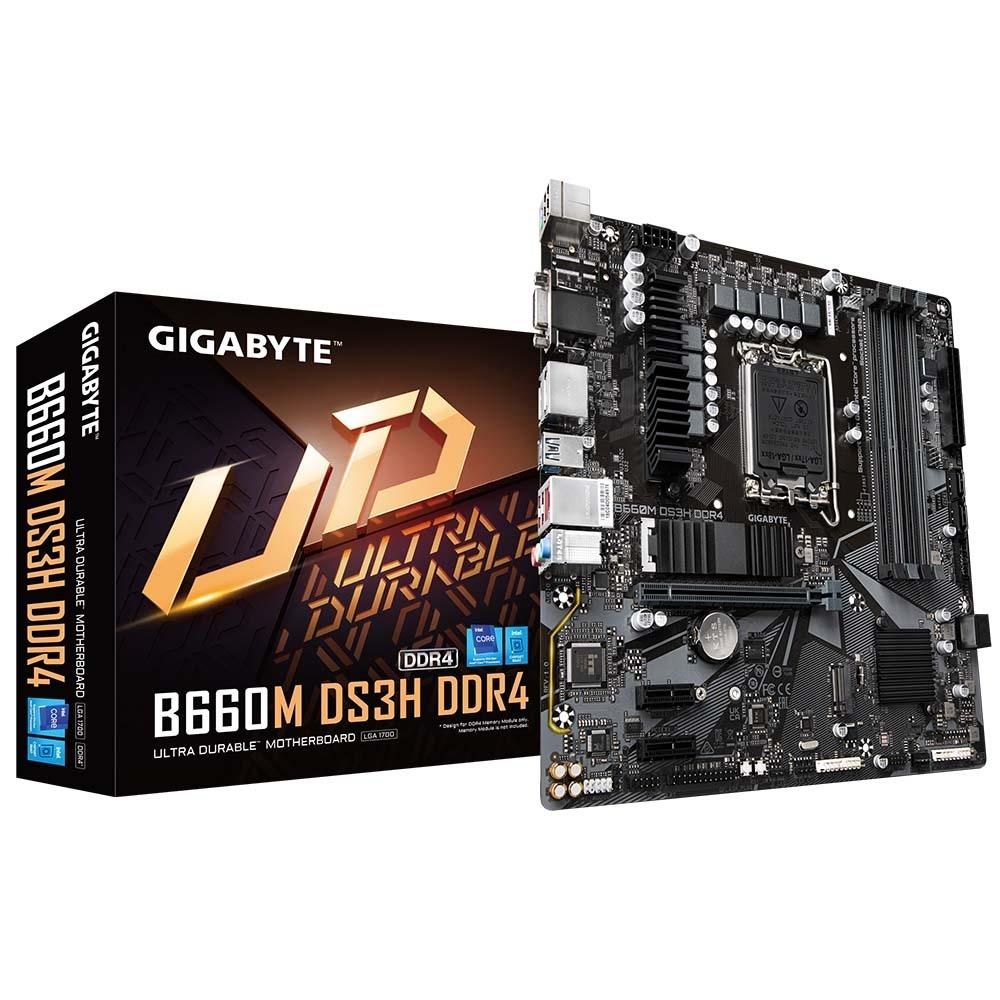

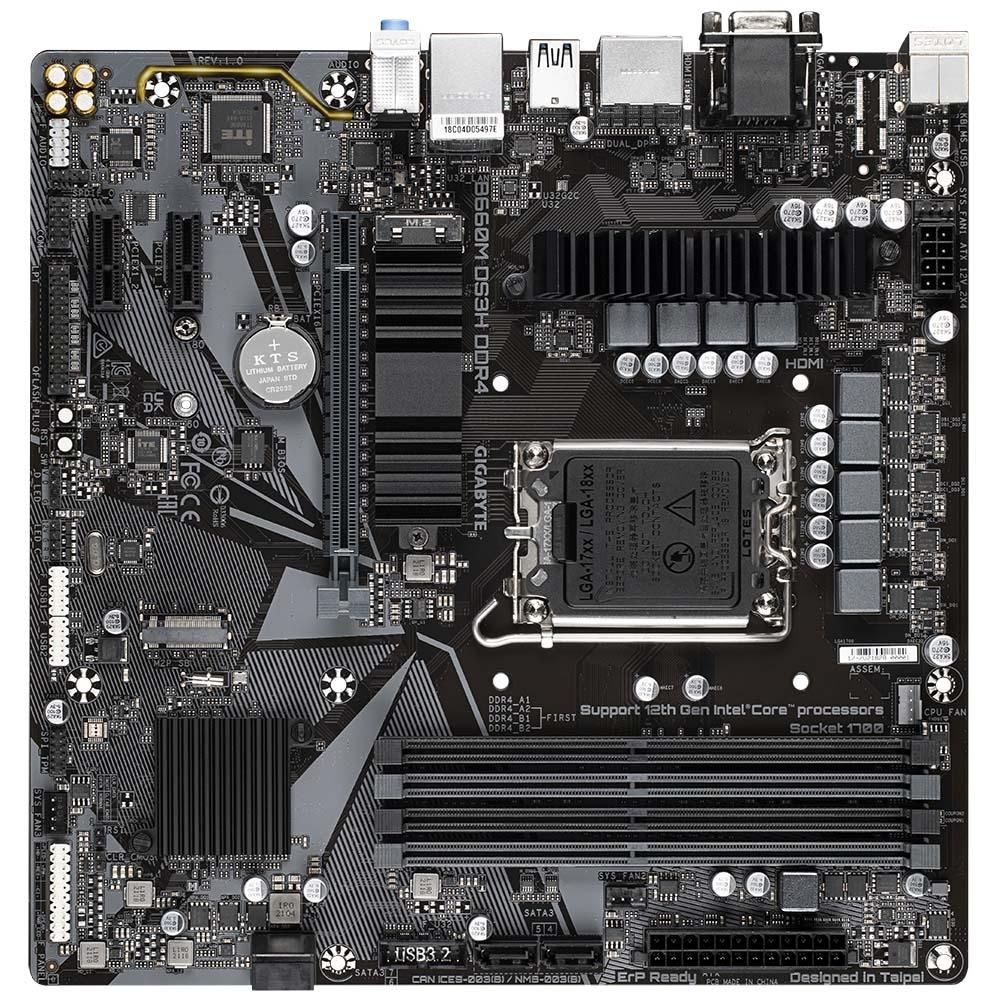

Placa mãe Gamer Gigabyte B660M Ds3H DDR4 Matx Intel LGA 1700

Proteção Térmica M.2 Ultra Eficiente GIGABYTE
Pensando na durabilidade, a GIGABYTE fornece uma solução térmica para dispositivos M.2 SSD. O M.2 Thermal Guard evita estrangulamentos e gargalos de SSDs M.2 de alta velocidade, pois ajuda a dissipar o calor antes que se torne um problema.
- Marca: Gigabyte
- Modelo: B660M DS3H DDR4 (rev. 1.0)
CPU
Soquete LGA1700: suporte para processadores Intel ® Core™ de 13ª geração e processadores Intel ® Core™, Pentium ® Gold e Celeron ® de 12ª geração*
O cache L3 varia com a CPU

Chipset
Chipset Intel® B660 Express

Memória
Suporte para DDR4 5333(OC)/ DDR4 5133(OC)/DDR4 5000(OC)/4933(OC)/4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300(OC)/4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3666(OC) / 3600(OC) / 3466(OC) / Módulos de memória 3400(OC) / 3333(OC) / 3300(OC) / 3200/3000/2933/2666/2400/2133 MT/s
4 soquetes DDR DIMM com suporte para até 128 GB (32 GB de capacidade DIMM única) de memória do sistema

Arquitetura de memória de canal duplo

Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operação no modo não ECC)

Suporte para módulos de memória DIMM sem buffer não ECC 1Rx8/2Rx8/1Rx16

Suporte para módulos de memória Extreme Memory Profile (XMP)

Gráficos Onboard
Processador gráfico integrado-Intel® HD Graphics support:

1 x porta D-Sub, suportando uma resolução máxima de 1920x1200 a 60 Hz

1 x porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz
* Suporte para a versão HDMI 2.1 e HDCP 2.3.
** Suporta portas nativas compatíveis com HDMI 2.1 TMDS

1 x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz
* Suporte para a versão DisplayPort 1.2 e HDCP 2.3

1 x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz
* Suporte para a versão DisplayPort 1.2.
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Suporte para até 4 monitores ao mesmo tempo

Áudio
CODEC de áudio Realtek®

Áudio de alta definição

2/4/5.1/7.1 canais
* Para configurar o áudio de 7.1 canais, você precisa primeiro abrir o software de áudio e selecionar Configurações avançadas do dispositivo > Dispositivo de reprodução para alterar a configuração padrão.

LAN
Chip Realtek ® 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)

Slots de Expansão
1 x slot PCI Express x16, rodando em x16
(o slot PCIEX16 está em conformidade com o padrão PCI Express 4.0.)

2 x slots PCI Express x1
(os slots PCIEX1 estão em conformidade com o padrão PCI Express 3.0.)

Interface de armazenamento

CPU:
1 x conector M.2 (soquete 3, chave M, tipo 2260/2280 PCIe 4.0 x4/x2 suporte SSD) (M2A_CPU)

Chipset:
1 conector M.2 (soquete 3, chave M, tipo 2260/2280 PCIe 4.0 x4/x2 compatível com SSD) (M2P_SB)
4 conectores SATA 6Gb/s
Suporte para RAID 0, RAID 1, RAID 5 e RAID 10
Intel ® Optane™ Memory Ready
* A aceleração do sistema com Intel ® Optane™ Memory só pode ser habilitada no conector M.2 compatível com o chipset.

USB

Chipset:
1 porta USB Type-C ® no painel traseiro, com suporte para USB 3.2 Gen 2
5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
2 portas USB 2.0/1.1 no painel traseiro
Chipset + 2 Hubs USB 2.0:
4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores Internos I/O
1 x Conector de alimentação principal ATX de 24 pinos
1 x Conector de alimentação ATX 12V de 8 pinos
1 x cabeçalho do ventilador da CPU
3 x cabeçalhos do ventilador do sistema
1 x cabeçalho de faixa de LED endereçável
1 x cabeçalho de faixa de LED RGB
2 x M.2 Socket 3 conectores
4 conectores SATA 6Gb/s
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x cabeçalho USB 3.2 Gen 1
2 x cabeçalhos USB 2.0/1.1
1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x cabeçalho de porta serial
1 x cabeçalho de porta paralela
1 x cabeçalho de saída S/PDIF
1 x botão Q-Flash Plus
1 x botão de reset
1 x jumper de reset
1 x jumper CMOS claro
＊Todos os conectores de ventoinha estão sujeitos a suporte AIO_Pump, bomba e ventoinha de alto desempenho com a capacidade de fornecer até 2A/12V @ 24W.

Conectores Painel Traseiro
2 portas USB 2.0/1.1
1 porta de teclado/mouse PS/2
1 porta D-Sub
1 porta HDMI
2 x DisplayPorts
3 portas USB 3.2 Gen 1
1 porta USB Type-C ® , com suporte para USB 3.2 Gen 2
1 porta RJ-45
3 x conectores de áudio

Controlador I/O
Chip Controlador iTE ® I/O

Monitoramento H/W
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Aviso de falha do ventilador
Controle de velocidade do ventilador
* Se a função de controle de velocidade do ventilador é suportada dependerá do cooler que você instalar.

BIOS
1 flash de 256 Mbits
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Exclusivas
Suporte para APP Center
* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe. Visualizador de informações do sistema de backup inteligente
@BIOS
EasyTune
RGB Fusion

Suporte para Q-Flash Plus
Suporte para Q-Flash
Suporte para instalação Xpress

Pacote de software
Norton ® Internet Security (versão OEM)
Utilitário de controle de largura de banda Realtek ® Gaming LAN

Sistema Operacional
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits

Fator de forma
Fator de Forma Micro ATX; 24,4 cm x 24,4 cm
