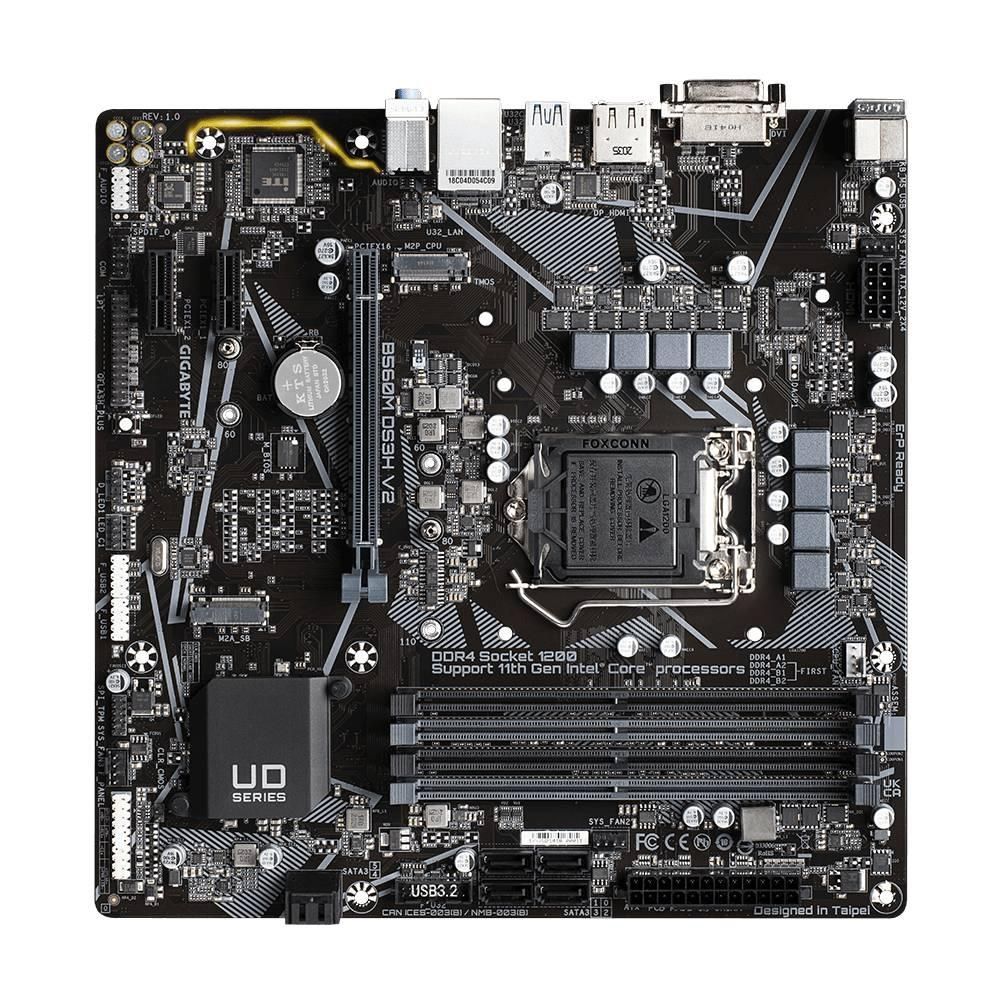

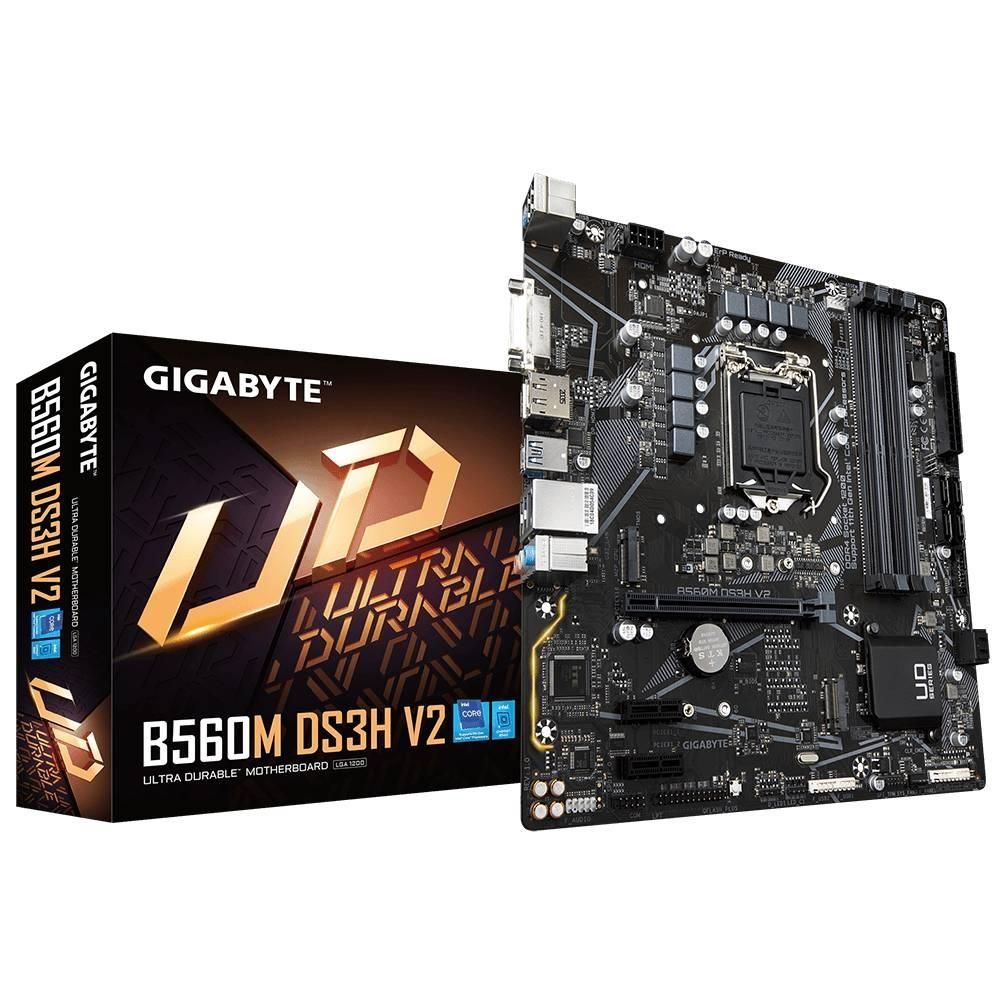

Placa Mãe Gigabyte B560M DS3H V2 LGA1200 10ª/11ªG mATX DDR4

- Marca: Gigabyte
- Modelo: B560M DS3H V2

Especificações

CPU
Processadores Intel Core i9 de 11ª geração / processadores Intel Core i7 / processadores Intel Core i5
Processadores Intel Core i9 de 10ª geração / processadores Intel Core i7 / processadores Intel Core i5 / processadores Intel Core i3 / processadores Intel Pentium / processadores Intel Celeron *
* Limitado a processadores com 4 MB Intel Smart Cache, família Intel Celeron G5xx5.
O cache L3 varia com a CPU

Chipset
Chipset Intel B560 Express

Memória
Processadores Intel Core i9 / i7 / i5 de 11ª geração
Suporte para DDR4 5333 (OC) / DDR4 5133 (OC) / DDR4 5000 (OC) / 4933 (OC) / 4800 (OC) / 4700 (OC) / 4600 ( OC) / 4500 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 ( OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/3000/2933/2800/2666/2400/2133 MHz
Processadores Intel Core i9 / i7 de 10ª geração
Suporte para módulos de memória DDR4 2933/2666/2400/2133 MHz
10ª Geração Intel Núcleo i5 / i3 / Pentium / Celeron processadores
Suporte para DDR4 módulos de memória 2666/2400/2133 MHz
4 x soquetes DDR4 DIMM com suporte para até 128 GB (capacidade de DIMM único de 32 GB) de memória do sistema
Arquitetura de memória dual channel
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 ECC sem buffer (operar em modo não ECC)
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 não-ECC sem buffer
Suporte para módulos de memória Extreme Memory Profile (XMP)

Gráficos On-boarding
Processador gráfico integrado - suporte para gráficos HD Intel
1 porta DVI-D, suportando uma resolução máxima de 1920x1200 @ 60 Hz
* A porta DVI-D não suporta conexão D-Sub por adaptador.
1 x DisplayPort, suportando uma resolução máxima de 4096x2304 @ 60 Hz
* Suporte para DisplayPort 1.2 versão e HDCP 2.3
1 x porta HDMI, suportando uma resolução máxima de 4096x2160 @ 30 Hz
* Suporte para a versão HDMI 1.4 e HDCP 2.3. (As especificações gráficas podem variar dependendo do suporte da CPU.)
Suporte para até 3 monitores ao mesmo tempo

Áudio
CODEC de áudio Realtek
Áudio de alta definição
 2/4 / 5.1 / 7.1 canais * Para configurar o áudio de 7.1 canais, você precisa abrir o software de áudio e selecionar Configurações avançadas do dispositivo> Dispositivo de reprodução para alterar a configuração padrão primeiro.

LAN
Chip Realtek GbE LAN (1 Gbps / 100 Mbps)

Slots de Expansão
1 x slot PCI Express x16, rodando a x16 (O slot PCIEX16 está em conformidade com o padrão PCI Express 4.0.) (Nota)
2 slots PCI Express x1 (O slot PCIEX1 está em conformidade com o padrão PCI Express 3.0.)
(Nota) Suportado apenas por processadores de 11ª geração.

Interface de Armazenamento
CPU: 1 x conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 PCIe 4.0 x4 / x2 suporte a SSD) (M2P_CPU) (Nota)
Chipset: 1 x conector M.2 (soquete 3, chave M, tipo 2260/2280 SATA e suporte a PCIe 3.0 x4 / x2 SSD) (M2A_SB)
6 x conectores SATA de 6 Gb / s * Consulte "1-7 Conectores internos" para ver os avisos de instalação dos conectores M.2 e SATA.
Intel Optane Memory: * A aceleração do sistema com a memória Intel ® Optane ™ só pode ser habilitada no conector M2P_CPU e com um processador Intel ® de 11ª geração instalado.
(Nota) Suportado apenas por processadores de 11ª geração.

USB

Chipset
1 porta USB Type-C  no painel traseiro, com suporte para USB 3.2 Gen 1
5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
4 portas USB 2.0 / 1.1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

Chipset + Hub USB 2.0
2 portas USB 2.0 / 1.1 disponíveis através dos conectores USB internos

Conectores Internos
1 x conector de alimentação principal ATX de 24 pinos
1 conector de alimentação ATX 12V de 8 pinos
1 x Conector do ventilador da CPU
3 x conector de ventilador do sistema
1 x conector de tira LED endereçável
1 x conector de tira LED RGB
6 x conectores SATA 6 Gb / s
2 x conectores M.2 soquete 3
1-  x cconector do painel frontal
1 x conector de áudio do painel frontal
1 x conector USB 3.2 Gen 1
2 x conectores USB 2.0 / 1.1
1 x conector do Módulo de plataforma confiável (apenas para o módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
1 x conector de porta serial
1 x conector de porta paralela
1 -x jumper claro CMOS
1 x botão Q-Flash Plus  Todos os conectores do ventilador estão sujeitos a suporte AIO_Pump, Pump e ventilador de alto desempenho com capacidade de fornecer até 2A / 12V @ 24W.

Conectores do Painel Traseiro
2 x portas USB 2.0 / 1.1
1 x porta de teclado / mouse PS / 2
1 x porta DVI-D
1 x DisplayPort
1 x porta HDMI
3 x portas USB 3.2 Gen 1
1 x porta USB Type-C , com suporte para USB 3.2 Gen 1
1 x porta RJ-45
3 x conectores de áudio

I/O Controller
Chip controlador de I / O iTE

Monitoramento H/W
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Alerta de falha do ventilador
Controle de velocidade do ventilador * A função de controle de velocidade do ventilador suportada dependerá do ventilador que você instalar.

Bios
Flash de 1 x 256 Mbit
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Exclusividades
Suporte para APP Center
* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções com suporte de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
@BIOS
EasyTune
Rápida inicialização
ON / OFF Carga
RGB Fusão
Smart Backup
Visualizador do Sistema de Informação
Suporte para Q-Flash Plus
Suporte para Q-Flash
Suporte para instalação do Xpress

Sistema Operacional
Suporte para Windows 10 de 64 bits

Fator de Forma
Fator de forma Micro ATX; 24,4 cm x 24,4 cm
