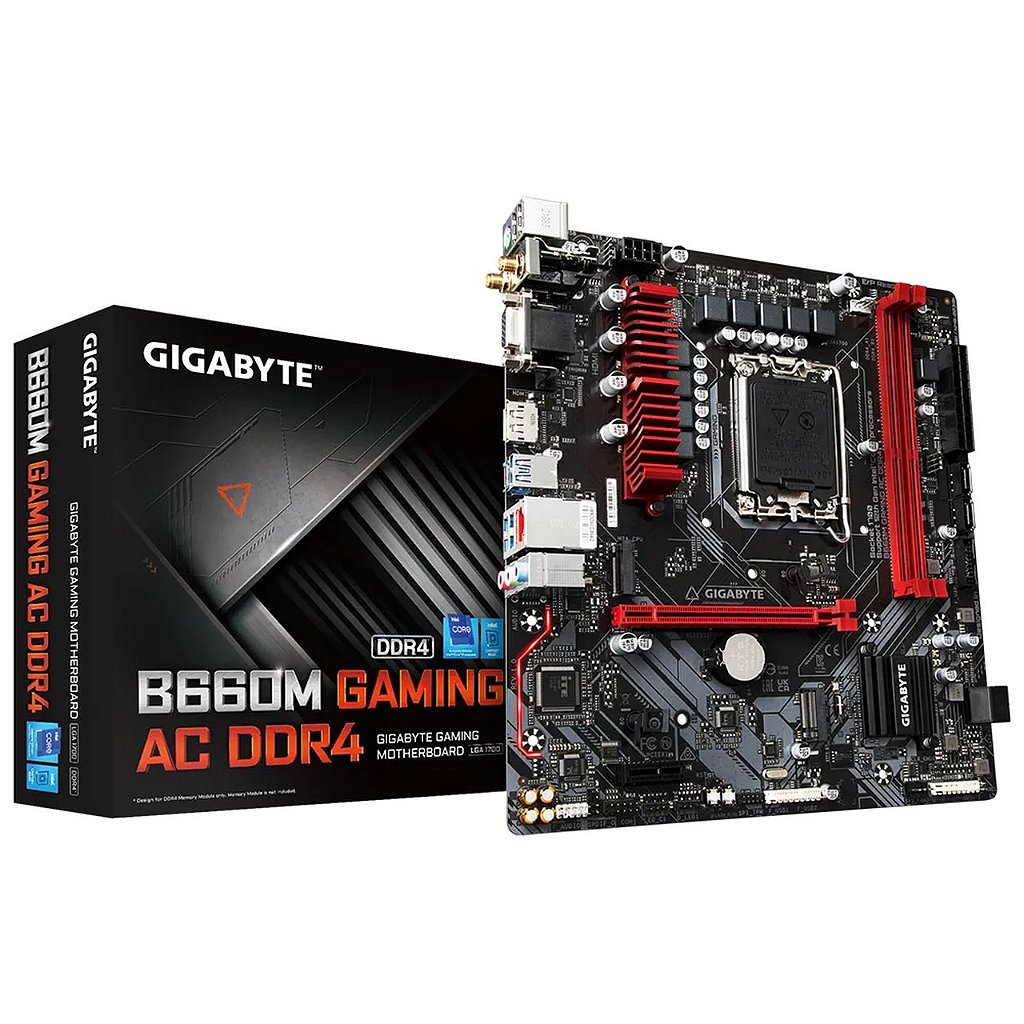

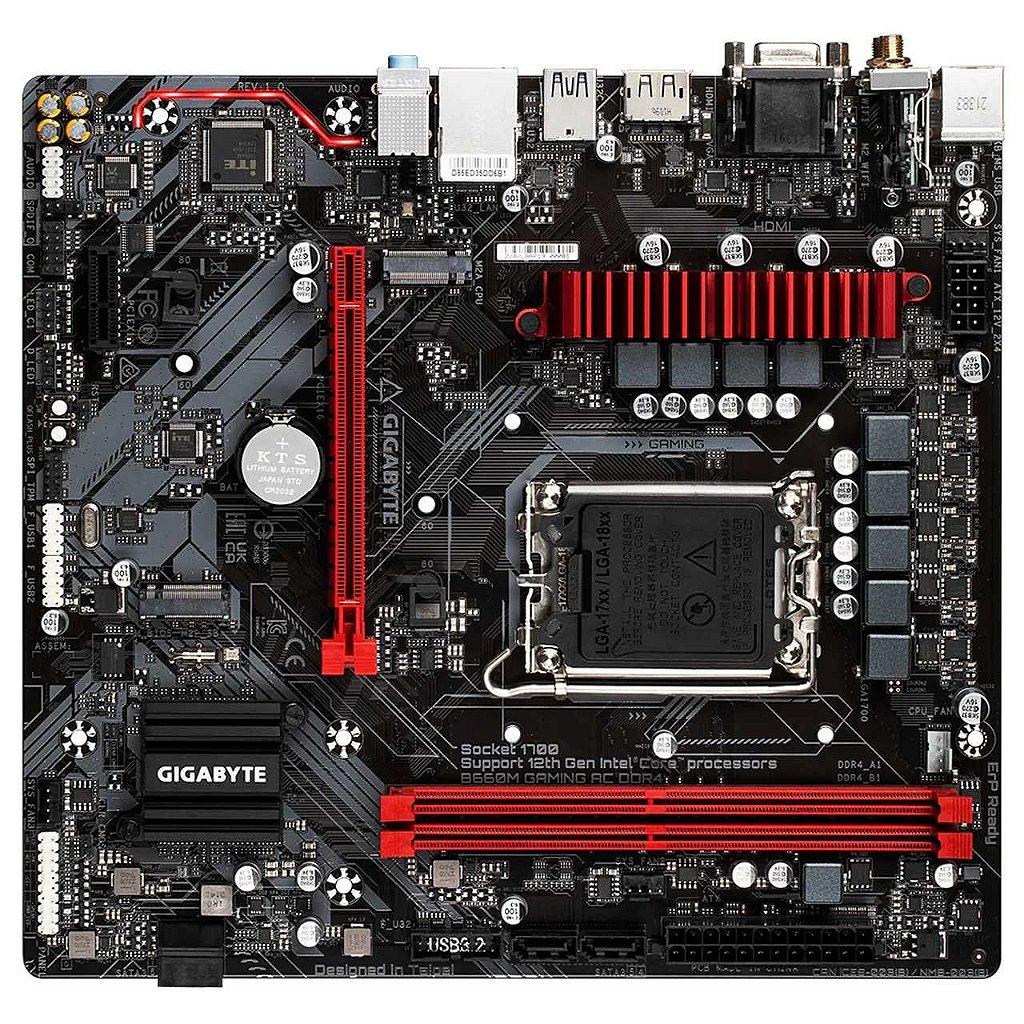

Placa Mae Gigabyte B660M Gaming AC DDR4 Socket 1700 Micro-ATX Chipset intel B660

- Marca: Gigabyte
- Modelo: B660M Gaming AC


CPU
Soquete LGA1700: Suporte para processadores Intel® Core™, Pentium® Gold e Celeron® de 12ª geração *
O cache L3 varia com a CPU

* Consulte a "Lista de suporte de CPU" para obter mais informações.


Chipset
Chipset Intel® B660 Express


Memória
Suporte para DDR4 5333(OC)/ DDR4 5133(OC)/DDR4 5000(OC)/4933(OC)/4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/ Módulos de memória 3400(OC) / 3333(OC) / 3300(OC) / 3200/3000/2933/2666/2400/2133 MHz
2 x soquetes DIMM DDR4 que suportam até 64 GB (capacidade de DIMM único de 32 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operam no modo não-ECC)
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer não ECC
Suporte para módulos de memória Extreme Memory Profile (XMP)
(Consulte "Lista de suporte de memória" para obter mais informações.)


Gráficos integrados
Processador gráfico integrado - suporte a gráficos HD Intel ® :
1 x porta D-Sub, suportando uma resolução máxima de 1920x1200@60 Hz
1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
* Suporte para versão HDMI 2.1 e HDCP 2.3.
** Suporta portas nativas compatíveis com HDMI 2.1 TMDS.
1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
* Suporte para a versão DisplayPort 1.2 e HDCP 2.3
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Suporte para até 3 monitores ao mesmo tempo


Áudio
CODEC de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais
* Para configurar o áudio de 7.1 canais, você precisa abrir o software de áudio e selecionar Configurações avançadas do dispositivo > Dispositivo de reprodução para alterar primeiro a configuração padrão.


LAN
Chip de LAN Realtek ® 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)


Módulo de comunicação sem fio
Intel ® Wi-Fi AC 3168 (PCB rev. 1.0)
WIFI 802.11a/b/g/n/ac, compatível com banda dupla de 2,4/5 GHz
BLUETOOTH 4.2
Suporte para padrão sem fio 11ac e taxa de dados de até 433 Mbps
Intel ® Wi-Fi AC 9560 (PCB rev. 1.1)
WIFI a, b, g, n, ac, com suporte para banda dupla de 2,4/5 GHz
BLUETOOTH 5.1
Suporte para padrão sem fio 11ac 160MHz e taxa de dados de até 1,73 Mbps.

* A taxa de dados real pode variar dependendo do ambiente e do equipamento.


Slots de expansão
1 x slot PCI Express x16, rodando em x16
(O slot PCIEX16 está em conformidade com o padrão PCI Express 4.0.)
1 x slot PCI Express x1
(O slot PCIEX1 está em conformidade com o padrão PCI Express 3.0.)


Interface de armazenamento

CPU
1 x conector M.2 (soquete 3, chave M, tipo 2260/2280 suporte a SSD PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
1 x conector M.2 (Socket 3, chave M, tipo 2260/2280 PCIe 4.0 x4/x2 SSD suporte) (M2P_SB)
4 x conectores SATA 6Gb/s
Suporte para SATA RAID 0, RAID 1, RAID 5 e RAID 10
Intel ® Optane™ Memory Ready
* A aceleração do sistema com Intel ® Optane™ Memory só pode ser habilitada nos conectores M.2 suportados pelo chipset.

USB
Chipset:
1 x porta USB Type-C ® no painel traseiro, com suporte a USB 3.2 Gen 1
5 x portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
2 x portas USB 2.0/1.1 no painel traseiro
Chipset + 2 Hubs USB 2.0:
4 x portas USB 2.0/1.1 disponíveis através dos conectores USB internos


Conectores de E/S Internos
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x cabeçalho do ventilador da CPU
3 x cabeçalhos de ventilador do sistema
1 x cabeçalho de tira de LED endereçável
1 x cabeçalho de tira de LED RGB
2 x M.2 Soquete 3 conectores
4 x conectores SATA 6Gb/s
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x conector USB 3.2 Gen 1
2 x conectores USB 2.0/1.1
1 x cabeçalho Trusted Platform Module (apenas para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x cabeçalho de porta serial
1 x cabeçalho de saída S/PDIF
1 x botão Q-Flash Plus
1 x botão de reset
1 x jumper de reinicialização
1 x jumper CMOS claro
＊Todos os conectores de ventoinha estão sujeitos a suporte AIO_Pump, Bomba e ventoinha de alto desempenho com capacidade de fornecer até 2A/12V @ 24W.


Conectores do painel traseiro
2 x portas USB 2.0/1.1
1 x porta de teclado/mouse PS/2
2 x conectores de antena SMA (1T1R)
1 x porta D-Sub
1 x porta HDMI
1 x DisplayPort
3 x portas USB 3.2 Gen 1
1 x porta USB Type-C ® , com suporte a USB 3.2 Gen 1
1 x porta RJ-45
3 x tomadas de áudio


Controlador de E/S
Chip controlador de E/S iTE ®


Monitoramento H/W
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Aviso de falha do ventilador
Controle de velocidade
do ventilador * O suporte à função de controle de velocidade do ventilador dependerá do cooler que você instalar.


BIOS
1 x flash de 256 Mbits
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0


Características únicas

Suporte para APP Center
* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe. @BIOS
EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer
Suporte para Q-Flash Plus
Suporte para Q-Flash
Suporte para instalação Xpress


Software empacotado
Norton ® Internet Security (versão OEM)
Utilitário de controle de largura de banda de LAN para jogos Realtek ®


Sistema operacional
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 64 bits

Fator de forma
Fator de forma Micro ATX; 24,4 cm x 22,5 cm

* Todos os materiais aqui fornecidos são apenas para referência. A GIGABYTE reserva-se o direito de modificar ou revisar o conteúdo a qualquer momento sem aviso prévio.
* O desempenho anunciado é baseado nos valores máximos teóricos da interface dos respectivos fornecedores de chipsets ou organização que definiu a especificação da interface. O desempenho real pode variar de acordo com a configuração do sistema.
* Todas as marcas registradas e logotipos são de propriedade de seus respectivos detentores.
* Devido à arquitetura padrão do PC, uma certa quantidade de memória é reservada para uso do sistema e, portanto, o tamanho real da memória é menor do que a quantidade indicada.
